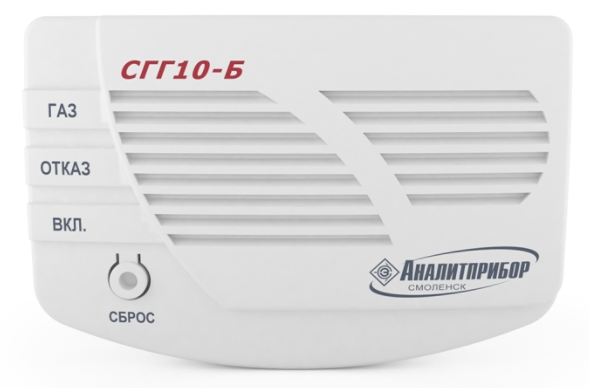

СГГ10-Б сигнализатор горючих газов бытовой стационарный
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
Бытовой сигнализатор горючих газов СГГ10-Б предназначен для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций горючих газов (пропан-бутановой смеси или метана) в воздухе.
Область применения сигнализатора СГГ10-Б:
- жилые, бытовые, административные, общественные, производственные и другие помещения, в том числе помещения котельных различной мощности, оборудованные газогорелочными устройствами, работающими на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах.
Исполнения газосигнализаторов СГГ10-Б
Условное наименование сигнализаторов | Обозначение сигнализаторов | Варианты установки порогов сигнализации «ГАЗ» | Наличие «сухих» контактов | Наличие интерфейсов | Исполнительное устройство | |
RS485 | радиоканал | |||||
СГГ10-Б | ИБЯЛ.413216.047 |
а) 1 порог: аварийный - 10 % НКПР; б) 1 порог: аварийный - 20 % НКПР; в) 2 порога: - предупредительный - 10 % НКПР, - аварийный - 20 % НКПР |
- | - | - | К |
СГГ10-Б-МР | ИБЯЛ.413216.047-02 | МР | - | - | ||
СГГ10-Б-ОР | ИБЯЛ.413216.047-04 | ОР | - | - | ||
СГГ10-Б-И | ИБЯЛ.413216.047-06 | - | + | - | ||
СГГ10-Б-РК | ИБЯЛ.413216.047-08 | - | - | + | ||
СГГ10-Б-М | ИБЯЛ.413216.047-10 | - | - | - | М |
Примечания:
- значение порогов выбирается потребителем (установкой перемычки на порте управления);
- МР - механическое реле;
- ОР - оптоэлектронное реле (контакты реле нормально разомкнутые);
- К - электромагнитный клапан с импульсным управлением;
- М - механизм отключения подачи газа с электроприводом постоянного тока.
Кроме данных модификаций, разработан сигнализатор газа СГГ10-Б-М-Р специально для банкоматов, с целью предупреждения попытки взрыва их газом. В СГГ10-Б-М-Р имеется механическое реле с параметрами: 220 В и 2,5 А (переменный ток) или 30 В и 5 А (постоянный ток).
Принцип действия сигнализатора горючих газов СГГ10-Б
В состав сигнализатора входит термохимический датчик (ТХД).
В основе принципа действия ТХД лежит процесс окисления горючего газа на поверхности катализатора, электрически нагреваемого до температуры 500 °С. При окислении температура чувствительного элемента повышается, приблизительно пропорционально содержанию определяемого горючего газа.
Датчик состоит из двух чувствительных элементов - рабочего и сравнительного, - установленных близко друг от друга. Сравнительный рабочий чувствительные элементы электрически подобны друг другу, но сравнительный чувствительный элемент не изменяет свою температуру и, следовательно, свое электрическое сопротивление при контакте с горючим газом.
Чувствительные элементы ТХД включены в мостовую схему. При этом влияние внешних воздействующих факторов, таких, как давление, влажность и температура окружающей среды, компенсируются в пределах рабочего диапазона эксплуатации датчика. Сигнал с мостовой схемы усиливается и подаётся на микроконтроллер.
Микроконтроллер сигнализатора СГГ10-Б выполняет следующие функции:
- измерение и расчёт значения содержания горючих газов в месте установки сигнализатора;
- выдаёт звуковую и световую предупредительную сигнализацию «ГАЗ» (при установленном варианте срабатывания сигнализации);
- выдаёт звуковую и световую аварийную сигнализацию «ГАЗ» при превышении содержимого горючих газов порога аварийной сигнализации;
- выдаёт управляющие сигналы на исполнительное устройство (в соответствии с исполнением сигнализатора СГГ10-Б);
- размыкает «сухие» контакты механического реле (для сигнализаторов СГГ10-Б-МР) и замыкает «сухие» контакты оптоэлектронного реле (для сигнализаторов СГГ10-Б-ОР);
- принимает команды и передаёт информацию по интерфейсу RS-485 (для сигнализаторов СГГ10-Б-И);
- производит автоматическую корректировку нуля с периодичностью один раз в месяц.
В исходном состоянии «сухие» контакты механического реле замкнуты (для сигнализаторов СГГ10-Б-МР), а «сухие» контакты оптоэлектронного реле разомкнуты (для сигнализаторов СГГ10-Б-ОР).
В схеме использован сторожевой таймер для предотвращения «зависания» микроконтроллера.
Технические характеристики бытового стационарного сигнализатора горючих газов СГГ10-Б
Характеристики | Значения | Примечания |
Метод измерения газосигнализатора | термохимический | |
Способ забора пробы | диффузионный | |
Тип сигнализатора | стационарный | |
Режим работы сигнализатора | непрерывный | |
Пороги срабатывания (по метану), % НКПР: | ||
- 1-ый порог (аварийный / предупредительный) | 10 | отключаемый |
- 2-ой порог (аварийный) | 20 | сигнализация блокирующая |
Параметры механического реле | 220 В; 2,5 А | контакты нормально замкнутые |
Параметры оптореле | 40 В; 0,2 А | контакты нормально разомкнутые |
Основная абсолютная погрешность, % НКПР, не более | ± 5 | |
Уровень звуковой сигнализации, Дб, не менее | 85 | на расстоянии 1 м |
Степень защиты сигнализатора СГГ10Б (по ГОСТ 14254) | IP42 | |
Напряжение питания, В | 100 - 250 | (50 ± 1) Гц |
Диапазон температуры окружающей среды, °С | от -10 до +50 | |
Выход на клапан, В (напряжение импульсное) | 40 | КЭГ-9720 (Ду = 15; 20; 25; 32) |
Длина кабеля для подключения электромагнитных клапанов, м | 5 | максимальная длина кабеля 100 м (с сопротивлением жилы не более 50 Ом на 1 км) |
Потребляемая сигнализатором СГГ10-Б мощность, В·А, не более: | 6 | |
- для сигнализатора СГГ10-Б-М | 12 | |
Время прогрева, мин, не более | 5 | |
Время срабатывания сигнализации, с, не более | 15 | при превышении сигнальной концентрации в 1,6 раза |
Габаритные размеры СГГ-10Б, мм, не более | 144×96×42 | |
Масса, кг, не более | 0,2 | |
Средний срок службы сигнализатора СГГ10Б, лет: | ||
- сигнализатора | 10 | |
- датчика | 5 |
При достижении концентрации газа равной 10 % НКПР газосигнализатор СГГ10-Б предупреждает об аварийной ситуации прерывистыми звуковым и световым (красным) сигналами, при достижении 20 % НКПР газосигнализатор выдаёт сигнал на запирание электромагнитного клапана и предупреждает об аварийной ситуации звуковым и световым (красным) сигналами, а также транслирует факт утечки газа, в зависимости от модификации, через интерфейс RS-485 или по радиоканалу, а также срабатыванием «сухих» контактов реле.
Наличие нескольких модификаций позволяет выбрать необходимую модель газосигнализатора.
Достоинства бытового сигнализатора СГГ-10Б:
- соответствие ГОСТ Р ЕН 50194-2008 и Европейскому нормативу EN 501194:2000;
- возможность организации сети через интерфейс RS-485 или по радиоканалу;
- подключение кабелей без пайки (клеммная колодка);
- широкий температурный диапазон от -10 до +50 °С;
- возможность подвода питания «скрытой» проводкой;
- наличие кнопки «сброс-тест» для тестирования газосигнализатора;
- возможность подключения к системам пожарной сигнализации;
- наличие модификации с легко съёмным датчиком (разъёмное соединение);
- автокалибровка нуля при включении или раз в 30 дней;
- малые габариты и вес;
- срок службы датчика - 5 лет;
- возможность дополнительно заказать комплект монтажных проводов (2×0,75 - 5 м и 2×0,5 - 3 м) для подключения к сети и для подключения электромагнитного клапана КЭГ-9720.
Комплект поставки газосигнализатора СГГ10Б
Наименование | Количество | Примечания |
Сигнализатор горючих газов СГГ10-Б | 1 шт. | согласно исполнению |
Сигнализатор горючих газов СГГ10-Б. Ведомость эксплуатационных документов | 1 экз. | |
Комплект эксплуатационных документов | 1 компл. | |
Комплект ЗИП | 1 компл. |
За отдельную плату для сигнализатора СГГ10-Б поставляются:
- клапаны электромагнитные КЭГ 9720 ИБЯЛ.685181.001 ТУ-2003;
- комплект монтажных проводов ИБЯЛ.413944.062 (для подключения клапана электромагнитного КЭГ 9720 и сети переменного тока к сигнализатору);
- ТХД ИБЯЛ.413226.105 (для сигнализаторов СГГ10-Б, СГГ10-Б-МР, СГГ10-Б-OP и СГГ10-Б-М) или ИБЯЛ.413226.105-01 (для сигнализаторов СГГ10-Б-И и СГГ10-Б-РК) взамен выработавшего свой ресурс;
- баллоны с ГСО-ПГС;
- вентиль точной регулировки ИБЯЛ.306577.002;
- индикатор расхода ИБЯЛ.418622.003-05;
- устройство сбора и передачи данных ИБЯЛ.422379.001 для сигнализаторов СГГ10-Б-РК;
- диск CD-R с программным обеспечением для ПЭВМ ИБЯЛ.431214.330 (для сигнализаторов СГГ10-Б-И) и ИБЯЛ.431214.331 (для сигнализаторов СГГ10-Б-РК);
- колпачок поверочный ИБЯЛ.725313.008;
- устройство сигнальное ИБЯЛ.424168.002 для СГГ10-Б-ОР;
- механизм отключения подачи газа ИБЯЛ.303141.002 (взамен вышедшего из строя).
Пример работы сигнализатора газа для банкоматов СГГ10-Б-М-Р
Разрешительная документация и сертификаты на бытовой сигнализатор горючих газов СГГ10-Б
У бытового сигнализатора горючих газов СГГ10-Б имеется Свидетельство об утверждении типа средств измерений, Декларация о соответствии ГОСТ Р, Декларация о соответствии (Таможенный союз). Данная документация высылается дополнительно по запросу Потребителя.
