Рентгенофлуоресцентные спектрометры

Микро-РФА спектрометр (μXRF) ATLAS™ от компании IXRF Systems имеет самый большой размер камеры и площадь детектирования (150 мм2), а также наименьший размер пятна (5 мкм) среди выпускаемых приборов.

Кроме того, ATLAS™ М поставляется с комплексным пакетом программного обеспечения, который включает многоточечный анализ, автоматизированные действия без оператора, глубокий анализ элементов/изображения, не имеющие аналогов функции картирования и протоколирования, и многое другое.

Приборы работают с воздухом или вакуумом, а также с продувкой гелием в случае анализа жидкостей и легких элементов.

Характеристики:

• Размер пятна до 5 микрон с противоореольной оптикой

• Активная область SDD-детектора до 150 мм2
• Большой объем камеры
• Трубка 50 кВ/50 Ватт
• Автоматизация и картирование с несколькими точками/областями
• Воздух, вакуум, гелий для твердых веществ, жидкостей и порошков

Области применения:

Микро-РФА спектрометр ATLAS™ М выводит рентгеновское картирование и автоматизацию на новый уровень.

Аппаратное обеспечение:

Возбуждение: Размер пятна ≥ 5 мкм с поликапиллярной оптикой Рентгеновская трубка с Rh-мишенью 50 кВ/50 Вт/1 мА (поставляются и другие типы) Диск светофильтров, вмещающий до 8 фильтров, установлен перед фокусирующей оптикой В качестве опции использование двух рентгеновских трубок для разных диапазонов элементов, мишеней и размеров пятна   Наименьшее пятно Самая высокая температура трубки Наибольшее количество фильтров
Детекторы: От 50 до 150 мм2 для увеличения скорости и уменьшения времени получения данных Разрешение ≤ 130—145 эВ Самая большая активная область
Предметные столики: Моторизованный по XYZ Скорость до 300 мм/с (Получение карты ≤ 1 мс/пиксель) Точность менее 1 мкм  Самый быстрый столик  Самая высокая точность
Виды образцов и условия: Воздух, вакуум и гелий Готовность вакуума менее чем за одну минуту Твердые вещества, жидкости, порошки и частицы Самое быстрое опорожнение
Камера и геометрия: Размер камеры 508x457x254 мм Перемещение для картирования до 250x200 мм (Общее перемещение до 320x320x120 мм) Нисходящая перпендикулярная геометрия от трубки до образца Самый большой объем Самый большой ход перемещения

Получение и количественный анализ спектра:

• Сбор данных и автоматическое определение пиков одним щелчком
• Настраиваемая идентификация, маркировка, обработка и количественный анализ
• Прокручиваемая периодическая таблица
• Перетаскивание слоев
• Автоматическая корректировка наложения, удаление суммы/пиков вылета, корректировка фона и линейная/нелинейная деконволюция
• Фундаментальные параметры (FP) и количественный подбор
• База данных для классификации материалов

Формирование изображений:

• Многоточечный автоматизированный анализ непосредственно по изображению
• Морфологическая обработка для быстрого определения размера элементов
• Сшивка и монтаж изображений
• Сегментация и разделение элементов

Картирование и строчное сканирование:

• Одновременное определение 35 элементов
• Максимальное разрешение карты 4096 x 4096 (разрешение строчного сканирования 4096)
• Сохранение спектральных данных для каждого пикселя
• Отображение спектра в реальном времени при сборе данных
• Получение одной или нескольких карт по изображению; обзорная или точечная камера
• Сшивка и монтаж карт
• Извлечение спектров из карты: в точке, по области и свободное выделение
• Создание строчного сканирования по карте
• Обзор интенсивности и концентрации с помощью мыши
• Анализ фаз
• Мультикомпозиционное отображение карты элементов и диапазонов соединений
• Наложение строчных сканирований на изображение

Специализация и автоматизация:

• Анализ многослойных тонких пленок и покрытий, до 10 слоев
• Анализ стекла по ASTM E2926-13
• Отслеживание, сохранение и воспроизведение всех позиций столика и изображений

Возможности:

Многоточечный сбор данных	Строчное сканирование	Роботизированный столик	Анализ частиц и морфология	Калькулятор компонентов
Мультикомпозиционное картирование	Анализ фаз	Получение спектров	Тонкая пленка	Сшивка и монтаж
Просмотр интенсивностей/ концентраций	Пользовательские отчеты и шаблоны	3D	Максимальный пиксельный спектр	Сегментация

По запросу разрабатывается заказное ПО

Микро-РФА спектрометр (μXRF) ATLAS™ X от компании IXRF Systems имеет самый большой размер камеры и площадь SDD-детектирования (150 мм2), а также наименьший размер пятна (5 мкм) среди выпускаемых приборов.

Кроме того, ATLAS™ X поставляется с комплексным пакетом программного обеспечения, который включает многоточечный анализ, автоматизированные действия без оператора, глубокий анализ элементов/изображения, не имеющие аналогов функции картирования и протоколирования, и многое другое.

В зависимости от модели изделие работает с воздухом или вакуумом, а также с продувкой гелием в случае анализа жидкостей и легких элементов.

Характеристики:

• Размер пятна до 5 микрон с противоореольной оптикой
• Активная область SDD-детектора до 150 мм2
• Большой объем камеры
• Трубка 50 кВ/50 Ватт
• Автоматизация и картирование с несколькими точками/областями
• Воздух, вакуум, гелий для твердых веществ, жидкостей и порошков

Области применения:

Микро-РФА спектрометр ATLAS™ X выводит рентгеновское картирование и автоматизацию на новый уровень.

Аппаратное обеспечение:

Возбуждение: Размер пятна ≥ 5 мкм с поликапиллярной оптикой Рентгеновская трубка с Rh-мишенью 50 кВ/50 Вт/1 мА (поставляются и другие типы) Диск светофильтров, вмещающий до 8 фильтров, установлен перед фокусирующей оптикой В качестве опции использование двух рентгеновских трубок для разных диапазонов элементов, мишеней и размеров пятна   Наименьшее пятно Самая высокая температура трубки Наибольшее количество фильтров
Детекторы: От 50 до 150 мм2 для увеличения скорости и уменьшения времени получения данных Разрешение ≤ 130—145 эВ Самая большая активная область
Предметные столики: Моторизованный по XYZ Скорость до 300 мм/с (Получение карты ≤ 1 мс/пиксель) Точность менее 1 мкм  Самый быстрый столик  Самая высокая точность
Виды образцов и условия: Воздух, вакуум и гелий Готовность вакуума менее чем за одну минуту Твердые вещества, жидкости, порошки и частицы Самое быстрое опорожнение
Камера и геометрия: Размер камеры 508x457x254 мм Перемещение для картирования до 250x200 мм (Общее перемещение до 320x320x120 мм) Нисходящая перпендикулярная геометрия от трубки до образца Самый большой объем Самый большой ход перемещения

Получение и количественный анализ спектра:

• Сбор данных и автоматическое определение пиков одним щелчком
• Настраиваемая идентификация, маркировка, обработка и количественный анализ
• Прокручиваемая периодическая таблица
• Перетаскивание слоев
• Автоматическая корректировка наложения, удаление суммы/пиков вылета, корректировка фона и линейная/нелинейная деконволюция
• Фундаментальные параметры (FP) и количественный подбор
• База данных для классификации материалов

Формирование изображений:

• Многоточечный автоматизированный анализ непосредственно по изображению
• Морфологическая обработка для быстрого определения размера элементов
• Сшивка и монтаж изображений
• Сегментация и разделение элементов

Картирование и строчное сканирование:

• Одновременное определение 35 элементов
• Максимальное разрешение карты 4096 x 4096 (разрешение строчного сканирования 4096)
• Сохранение спектральных данных для каждого пикселя
• Отображение спектра в реальном времени при сборе данных
• Получение одной или нескольких карт по изображению; обзорная или точечная камера
• Сшивка и монтаж карт
• Извлечение спектров из карты: в точке, по области и свободное выделение
• Создание строчного сканирования по карте
• Обзор интенсивности и концентрации с помощью мыши
• Анализ фаз
• Мультикомпозиционное отображение карты элементов и диапазонов соединений
• Наложение строчных сканирований на изображение

Специализация и автоматизация:

• Анализ многослойных тонких пленок и покрытий, до 10 слоев
• Анализ стекла по ASTM E2926-13
• Отслеживание, сохранение и воспроизведение всех позиций столика и изображений

Возможности:

Многоточечный сбор данных	Строчное сканирование	Роботизированный столик	Анализ частиц и морфология	Калькулятор компонентов
Мультикомпозиционное картирование	Анализ фаз	Получение спектров	Тонкая пленка	Сшивка и монтаж
Просмотр интенсивностей/ концентраций	Пользовательские отчеты и шаблоны	3D	Максимальный пиксельный спектр	Сегментация

По запросу разрабатывается заказное ПО

Рентгенофлуоресцентный спектрометр с дисперсией по длине волны (WDXRF) является высокотехнологичным продуктом, разработанным нашей компанией на основе многолетнего опыта и результатов отечественных исследований и разработок аналогичного прибора, а также с использованием передовых международных технологий.

Показатели технических характеристик достигли уровень международных аналогичных продуктов. Его можно использовать в любой области, где требуется анализ элементов или соединений от Na до U, таких как строительные материалы (цемент, стекло, керамика), металлургия (железо и сталь, цветные металлы), нефть (следовые элементы, такие как S , Pb и т. Д.),

Химическая промышленность, геологическая добыча, проверка товаров, проверка качества и даже проверка микроэлементов человека и так далее. Это надежный инструмент для макроанализа и микроанализа. Он также используется в университетах и ​​научно-исследовательских институтах.

DW-BP-9010A — это хорошо спроектированное лабораторное оборудование, вобравшее в себя передовой зарубежный опыт и сочетающее в себе отечественные технические преимущества. Его превосходная производительность может удовлетворить требования к анализу различных клиентов. Чрезвычайно привлекательный позволяет пользователям извлечь выгоду из недорогого процесса анализа.

В настоящее время наши инструменты широко используются в промышленности строительных материалов (цемент, стекло, керамика), цветных металлов, стали, нефтехимии и других областях. Эффект приложения хороший и соответствует реальным потребностям пользователей.

Область применения:

l DW-BP-9010A идеально подходит для контроля качества на больших, средних и малых цементных заводах (с одной и двумя печами).

Его можно использовать для анализа первичных и вторичных оксидов в сырье (таких как известняк, песок, боксит, магнезит и другие минералы); определение CaO, SiO2, Al2O3, Fe2O3, MgO, SO3, K2O, Na2O, Cl и другие обычные элементы в сырье, клинкере и цементе.

• l Применение в сталелитейной промышленности: измерение: элементы Si, Mn, P, S, Cu, A, Ni, Cr, Mo, V, Ti, W и Nb можно определить в соответствии с GB/T 223.79-2007.
• l Применение в других отраслях: определение S и P в нефтяной, стекольной, керамической, цветной металлургии, горнодобывающей, химической промышленности, контроле качества и т. д.

Особенности:

• Высокоавтоматизированный анализ экономит время и силы
• Подходит для исследования и управления сырьем, новыми материалами, продуктами и т. д. Для выполнения количественного анализа более дюжины элементов в одном образце требуется всего около 3 минут, поскольку высокая стабильность прибора полностью обеспечивает автоматический анализ. .
• Результаты анализа можно получить быстро. После обработки данных можно провести проверку качества и оценку спецификаций, которые можно применить к анализу управления производством (особенно к анализу ванны).

Контроль качества:

Быстро анализируйте образцы, собранные с производственной линии. Результат анализа (расчет доли) используется в качестве контрольных данных подготовки сырья для обратной связи, которая используется для улучшения и стабилизации качества

Преимущество

• Фиксированный многоканальный спектрометр: гениальная конструкция спектроскопической системы, технология сбора и обнаружения, а также эффективное улучшение скорости счета и стабильности прибора.
• Интеллектуальное устройство обнаружения неисправностей: оно может контролировать параметры прибора в режиме реального времени, контролировать и защищать прибор и автоматически подавать сигнал тревоги!
• Усовершенствованная технология коллимации: спектральный коллиматор использует передовую технологию проектирования Bruker в Германии для оптимизации оптического пути.
• Сверхкороткий оптический путь: при использовании сверхкороткого оптического пути мощность рентгеновской трубки снижается, продлевается срок службы рентгеновской трубки и упрощается структура системы охлаждения. Значительно сэкономить расходы на техническое обслуживание.
• Стабильная система регулирования плотности воздушного потока: используется американский компонент управления. Он может автоматически контролировать скорость потока и плотность воздуха, значительно повышает точность управления, стабильность и воспроизводимость обнаружения пиков и содержания элементов.
• Плата сбора сигналов электрических импульсов: она использует передовой международный алгоритм сбора сигналов электрических импульсов для устранения фонового шума и пиковых помех, а также повышает надежность и эффективность точности определения положения пиков и коррекции дрейфа положения пиков.
• Автоматическое защитное устройство: эффективно защищает рентгеновскую трубку и высоковольтный источник питания.
• Анализирующий кристалл имеет плоскую и изогнутую конфигурацию из ПЭТ, InSb, Ge, LiF и т. д., что обеспечивает точность измерения каждого элемента. Для элементов Na и Mg наиболее полноценный многослойный кристалл, он эффективно защищает кристалл от влаги.
• Программное обеспечение: простое управление без особых требований к операторам.

Индекс точности каждого элемента. Точность измерения (S):

Пример испытания сырьевой муки в цементной промышленности

Анализ компонентов сырьевой муки: стандартный материал, повторный тест 20 раз.

Сертификат №: 03203a-2008 (китайский стандарт)

Вещь	Составная часть (%)
	SiO2 _	Аl 2 О 3	Fe 2 О 3	Высокая	MgO	ТАК 3	К 2 О	Na 2 О
Стандартное значение	11.71	2.95	1.84	44.64	0.97	0.06	0.62	0.09
Среднее значение	11.7095	2.95	1.845	44.6495	0.9725	0.0595	0.6245	0.0885
Максимальное значение	11.72	2.97	1.86	44.67	0.99	0.06	0.63	0.09
Мин. значение	11.69	2.94	1.83	44.63	0.96	0.05	0.61	0.08
Макс-мин	0.03	0.03	0.03	0.04	0.03	0.01	0.02	0.01
Стандотклон	0.00945	0.009733	0.0109	0.01276	0.008507	0.002236	0.007452	0.03663
Относительный стандотклон（%)	0.0807	0.3299	0.5955	0.0286	0.8748	3.7581	1.1951	4.1395

Пример испытания клинкера в цементной промышленности

Анализ компонентов цементного клинкера: повторный тест стандартного материала 20 раз
Сертификат №: 03204a (китайский стандарт)

Вещь	Составная часть (%)
	SiO2 _	Аl 2 О 3	Fe 2 О 3	Высокая	MgO	ТАК 3	К 2 О	Na 2 О
Стандартное значение	21.66	4.76	3.83	64.35	1.73	0.51	1.11	0.13
Среднее значение	21.655	4.756	3.834	64.353	1.7335	0.5115	1.1118	0.129
Максимальное значение	21.67	4.77	3.85	64.37	1.75	0.52	1.13	0.14
Мин. значение	21.64	4.74	3.82	64.34	1.72	0.50	1.10	0.12
Макс-мин	0.03	0.03	0.03	0.03	0.03	0.02	0.03	0.02
Стандотклон	0.011002	0.007539	0.009403	0.008645	0.11367	0.008127	0.008102	0.008522
Относительный стандотклон（%）	0.0508	0.1508	0.2453	0.0134	0.6557	1.5889	0.7287	6.6065

Случай испытания кремнезема.

• Использование стандартного образца кремнезема и стандартного образца соединения в качестве калибровочного образца для настройки.
• Использование стандартного образца кремнезема и стандартного образца соединения в качестве калибровочного образца для настройки определения подготовки расплавленного образца в стиле SiO2, Fe2O3, Al2O3, CaO, MgO, Первичные и вторичные компоненты TiO2, MnO, P2O5, K2O Na2O в кремнеземе.

Составная часть(%)	SiO2 _	Fe 2 О 3	Аl 2 О 3	Высокая	MgO	К 2 О	TiO2 _	MnO	Р 2 О 5	Na 2 О
Na 2 О	95.523	1.532	0.231	0.892	0.321	0.732	0.052	0.421	0.0053	0.142
	95.541	1.534	0.234	0.865	0.325	0.735	0.051	0.423	0.0058	0.143
	95.483	1.548	0.214	0.843	0.345	0.736	0.053	0.425	0.0056	0.151
	95.524	1.568	0.215	0.871	0.342	0.734	0.054	0.426	0.0057	0.145
	95.514	1.543	0.258	0.861	0.362	0.752	0.052	0.452	0.0054	0.146
	95.492	1.584	0.264	0.892	0.328	0.742	0.051	0.463	0.0052	0.148
	95.567	1.512	0.254	0.872	0.329	0.762	0.053	0.425	0.0054	0.147
	95.485	1.564	0.259	0.832	0.352	0.721	0.052	0.432	0.0058	0.154
	95.564	1.527	0.243	0.852	0.345	0.751	0.052	0.428	0.0052	0.136
	95.475	1.536	0.218	0.842	0.361	0.734	0.051	0.425	0.0055	0.144
Среднее значение	95.517	1.5448	0.239	0.8622	0.341	0.7339	0.0512	0.432	0.00549	0.1456
Стандотклон	0.0322	0.0216	0.0193	0.0204	0.0148	0.0120	0.0010	0.0140	0.0002	0.0050
Относительный стандотклон（%）	0.0348	1.3997	8.082	2.368	4.33214.3321	1.6186	1.9087	3.2389	4.1581	3.4142

Применение в сталелитейной промышленности

Система XRF с дисперсией длины волны в основном состоит из оборудования для подготовки проб (включая высокочастотную плавильную печь и шлифовальный станок), спектрометра дисперсии длины волны, компьютерной системы (включая хост, монитор, принтер, клавиатуру и интерфейс передачи данных) и др. сопутствующее оборудование для создания системы анализа WDXRF, применяемой в сталелитейной промышленности.

Этот прибор представляет собой спектрометр с синхронной дисперсией по длине волны; можно загрузить более 10 каналов анализа для одновременного определения нескольких элементов.

Элементный анализ колеблется от Na до U и 8 основных элементов железной руды, т.е. Ca, Mg, Si, Al, Mn, Ti, Ba, P или могут быть заданы заранее. Скорость анализа менее 2 минут. Входной источник питания — однофазный 220/240 В переменного тока, который также подает питание на ПК и принтер.

Индекс точности каждого элемента:

Точность измерения (S):

Случаи применения в сталелитейной промышленности

Агломерация: Повторите тест 10 раз для образцов, взятых на сталелитейном заводе.

Номер	Образец №	Fe (%)	Высокая(%)	SiO 2 (%)	Al 2 O 3 (%)	МгО (%)	SO 3 (%)
1	0203	56.62	11.26	5.86	13.75	3.36	0.035
2	0203	56.65	11.25	5.87	13.74	3.35	0.036
3	0203	56.59	11.24	5.82	13.75	3.33	0.035
4	0203	56.66	11.23	5.84	13.75	3.35	0.034
5	0203	56.64	11.26	5.88	13.74	3.36	0.037
6	0203	56.63	11.22	5.89	13.75	3.35	0.036
7	0203	56.64	11.25	5.86	13.76	3.34	0.035
8	0203	56.67	11.23	5.85	13.78	3.35	0.038
9	0203	56.62	11.24	5.88	13.76	3.36	0.036
10	0203	56.65	11.26	5.85	13.75	3.34	0.035

Шлак: повторите тест 10 раз для образцов, взятых на сталелитейном заводе.

Номер	Образец №	Fe (%)	Высокая(%)	SiO 2 (%)	МгО (%)	TiO2 ( %)
1	0305	11.41	53.23	6.81	8.97	0.85
2	0305	11.42	53.26	6.85	8.96	0.87
3	0305	11.42	53.22	6.83	8.92	0.85
4	0305	11.45	53.25	6.84	8.93	0.86
5	0305	11.43	53.28	6.88	8.96	0.87
6	0305	11.43	53.29	6.89	8.96	0.86
7	0305	11.45	53.26	6.82	8.95	0.85
8	0305	11.48	53.22	6.83	8.97	0.88
9	0305	11.42	53.23	6.89	8.99	0.90
10	0305	11.46	53.262	6.84	8.96	0.85

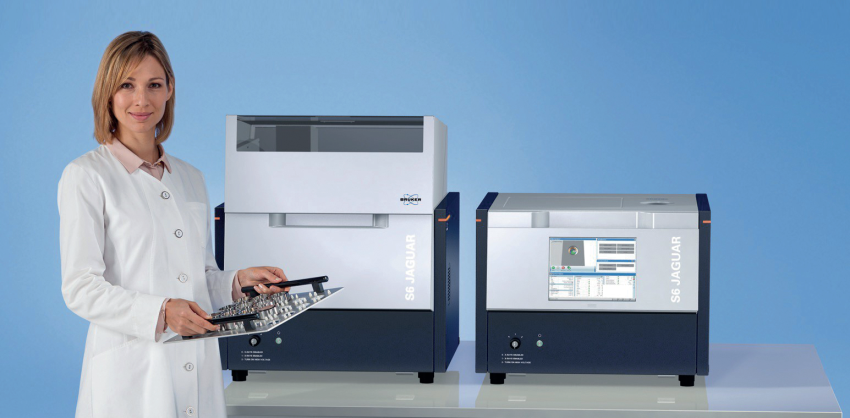

Спектрометр предназначен для определения содержаний элементов в диапазоне от Na до U в веществах, находящихся в твердом, порошкообразном, растворенном состояниях, а также нанесенных на поверхности или осажденных на фильтры.

Принцип действия рентгеновского спектрометра основан на облучении образца первичным излучением рентгеновской трубки, измерении интенсивности вторичного флуоресцентного излучения от образца на длинах волн, соответствующих определяемым элементам, и последующем расчете массовой доли этих элементов по предварительно построенной градуировочной характеристике, представляющей собой зависимость содержания определяемого элемента от измеренной интенсивности.

Вторичное флуоресцентное излучение разлагается в спектр с помощью кристалла-анализатора. Благодаря этому рентгенофлуоресцентный спектрометр обладает высокой разрешающей способностью, а значит и возможностью точного анализа сложных многокомпонентных веществ.

Преимущества:

Спектрометр позволяет определять все элементы натрия до урана в одном образце.

Спектрометр настольный, размещается на письменном столе. Не требует подключения к водопроводу и подвода газа. Система охлаждения встроена в корпус прибора.

Измерительный тракт, для улучшения аналитических характеристик спектрометра, находится в вакууме, но анализируемый образец остается на воздухе, что позволяет анализировать жидкие и порошковые пробы без дополнительных усилий.

Сканирование по спектру и высокая разрешающая способность кристаллов-анализаторов исключают наложение близких спектральных линий разных элементов и необходимость их математического разделения, позволяет правильно учитывать фон. Всё это увеличивает точность и достоверность анализов.

Автоматическое пробозагрузочное устройство на 10 проб имеет 2 гнезда с вращением для повышения представительности анализа неоднородных образцов и позволяет до минимума сократить действия оператора в процессе измерений.

Спектрометр поставляется с необходимым методическим обеспечением, расходными материалами и дополнительным оборудованием для подготовки проб в виде комплекса, позволяющего решать поставленную аналитическую задачу.

Спектрометр освобожден от радиационного контроля и учета, что подтверждено экспертным заключением НИИ радиационной гигиены им. профессора П.В. Рамзаева.

Решаемые задачи:

Спектрометр СПЕКТРОСКАН МАКС-GVM является наиболее универсальным прибором из линейки разработок НПО «СПЕКТРОН». Практически все аналитические задачи решаются с его помощью.

• Экспертиза
• Нефтехимия
• Экология
• Горнорудная промышленность
• Металлургия
• Диагностика и контроль
• Геология
• Научные исследования
• Газовая промышленность

Рентгеновский спектрометр S8 LION: специальное решение для промышленности

Анализатор S8 LION Bruker —многоканальный рентгенофлуоресцентный спектрометр для быстрого контроля качества в промышленности.

Новый паралельный волнодисперсионный рентгенофлуоресцентный (ВДРФА) спектрометр S8 LION позволяет за максимально короткое время получать результаты для управления производством и контроля качества в цементной, минералодобывающей и горнодобывающей промышленности.

Спектрометр S8 LION, разработанный на основе многоканальной технологии, способен анализировать до 24 элементов, предоставляя очень точные и достоверные результаты за максимально короткое время измерения. Для цементной промышленности S8 LION может дополнительно измерять концентрацию свободной извести в сырьевых материалах, промежуточных соединениях и готовых продуктах. Благодаря таким результатам достигается существенная экономия расходов на электроэнергию и сокращение выбросов СО2.

Технология SampleCareTM обеспечивает максимальное время эксплуатации и продуктивность при помощи схемы «трубка над образцом», защищая S8 LION от всех видов загрязнения. Он также позволяет позиционировать образец с минимальным отклонением для получения высокоточных результатов.

Разработанный для промышленного применения, S8 LION сочетает в себе простоту использования с максимально высокой скоростью анализа и максимально высокой надежностью. Интерфейс TouchControlTM обеспечивает легкую, интуитивно понятную и безотказную работу с прибором, не требующую специального обучения. Интерфейс пользователя доступен на нескольких языках, в том числе на русском.

Параллельный спектрометр S8 LION — это идеальное аналитическое решение для быстрого, точного и надежного управления процессом производства и контроля качества в промышленности.

Основные преимущества S8 LION

• Минимальное время до получения результата благодаря параллельному выполнению измерений
• Оптимальный анализ с высокой точностью и воспроизводимостью
• Максимальная надежность и срок службы ввиду малого количества движущихся деталей и верхнего расположения трубки
• Минимальная занимаемая площадь в лаборатории
• Простое управление спектрометром при помощи сенсорного экрана
• Спектрометр может быть интегрирован в автоматизированную лабораторию

Область применения спектрометра S8 LION

• Цементное производство
• Горнодобывающая и горнообогатительная промышленность
• Производство промышленных минералов

Рентгеновский спектрометр S8 TIGER: высокая производительность и точность

Новый рентгенофлуоресцентный спектрометр S8 TIGER 2 сочетает в себе высокие аналитические возможности, простоту использования и компактный современный дизайн. Лучшие аналитические характеристики S8 TIGER обусловлены применением новейших технологий в таких компонентах спектрометра, как рентгеновская оптика и источник возбуждения.

Использование новых кристалл-анализаторов (XS-CEM взамен PET, XS-400 взамен LiF200, XS-55 в стандартной комплектации для анализа от углерода), высокоточного гониометра наряду с более эффективным возбуждением с помощью новой рентгеновской трубки с силой тока до 170 мА позволяют получать для ряда элементов и задач улучшенные пределы обнаружения, точность и разрешение.

Для достижения максимальной точности и воспроизводимости все компоненты спектрометра работают как единое целое. Движущиеся части прецизионного механизма гониометра синхронизируются электрическими приводами. S8 TIGER 2 — компактный и в то же время самый мощный спектрометр.

Просто, безопасно, надежно — S8 TIGER 2 работает именно так

Уникальные конструктивные решения спектрометра S8 TIGER 2, защищающие измерительные компоненты от загрязнения материалом пробы, увеличивают его безотказность и долговечность.

Технология SampleCare защищает все важные компоненты системы от загрязнения, которое может приводить к получению неверных результатов, а в худшем случае — вывести прибор из строя. В спектрометре S8 TIGER с технологией SampleCare установлены следующие элементы: экран из упрочненного бериллия и колесо с фильтрами защищают окно рентгеновской трубки; устройство смены масок и вакуум-затвор защищают камеру гониометра.

В случае просыпания или проливания пробы на позицию измерения ввиду неправильной пробоподготовки можно быть уверенным, что это не повредит компоненты системы. Открытый доступ к позиции измерения позволяет пользователю удалить любые загрязнения из камеры.

При измерении жидкостей или порошков, гелием продувается только небольшой объем камеры пробы, что в случае с S8 TIGER 2 занимает несколько секунд. Для сравнения в системах, где газом заполняют всю камеру с гониометром, процесс может занимать до 15 минут. Преимущества спектрометра S8 TIGER 2 очевидны: быстрое переключение между режимами измерения для жидких, твердых и порошковых проб, низкое потребление гелия, защита измерительной камера с гониометром.

S8 TIGER 2 — анализ одним касанием

Загрузка проб спектрометр и управление измерениями отличаются крайней простотой и надежностью. Компания Брукер первой применила координатный пробозагрузчик на своих спектрометрах серии SRS 3000. На данный момент такой тип загрузчика используют большинство производителей волнодисперсионных систем.

Технологии TouchControl — управление прибором при помощи сенсорного экрана — не только существенно облегчает работу персонала, но и сводит к минимуму необходимость обучения неопытных пользователей.

Программы SPECTRAplus и QUANT EXPRESS дополняют возможности S8 TIGER — превосходная связка!

Программа SPECTRAplus с пакетом бесстандартного анализа QUANT EXPRESS позволяет получать очень быстрый анализ абсолютно неизвестных проб.

QUANT EXPRESS cодержит набор универсальных калибровок созданных с использованием множества сертифицированных стандартов. В основу этих калибровок был положен многолетний опыт компании BRUKER AXS в РФА анализе. Мы называем эту технологию Аналитическим интеллектом.

Программа QUANT EXPRESS не только расширяет возможности системы, но и помогает в решении различных аналитических задач. При создании калибровок, QUANT EXPRESS автоматически создает оптимальный метод измерения, который позволяет быстро и точно анализировать каждый элемент и диапазон концентраций.

На обычных системах выполнение анализов подразумевает ИЛИ применение пользовательских калибровок по стандартным образцам, если вы точно знаете, какие элементы и концентрации будут измеряться, ИЛИ использование бесстандартного метода для качественного и количественного анализа полностью неизвестной пробы. Стандартно системы работают по принципу «ИЛИ-ИЛИ».

Благодаря QUANT EXPRESS деление на стандартные и бесстандартные калибровки исчезает — набор измеряемых по готовой калибровке элементов может быть позднее расширен за счет определения дополнительных элементов по алгоритму QUANT EXPRESS. Вы получаете как преимущества калибровок по стандартам (максимальная точность и воспроизводимость), так и гибкость программы QUANT EXPRESS.

Специальные конфигурации с готовыми калибровками:

• S8 TIGER 2 с программой GEO-QUANT для анализа геологических объектов

• S8 TIGER 2 с программой CEMENT-QUANT для анализа цемента

• S8 TIGER 2 с программой METAL-QUANT для анализа металлов и сплавов

• S8 TIGER 2 с программой PETRO-QUANT для анализа продуктов нефтехимии


Основные преимущества S8 TIGER 2:

• Анализ элемaентов от бериллия (4) до урана (92)

• Высокоточный гониометр с минимальным шагом сканирования 0,0005° и воспроизводимостью положения осей 0,0001°

• Термостабилизация спектрометрической камеры со всеми измерительными компонентами ±0,05°

• Стабильность и воспроизводимость результатов в течение длительного периода

• Возбуждение мощностью 4 кВт и током до 170 мА, позволяющее сократить время измерения и повысить производительность

• Простое управление спектрометром при помощи сенсорного экрана

• Надежная защита трубки и спектрометрической камеры от просыпания и прорыва пробы

• Спектрометр может быть интегрирован в автоматизированную лабораторию


Область применения спектрометра S8 TIGER 2:

• Металлургия (металлы, ферросплавы, шлаки)

• Стекло, шихта, сырье для стекольного производства

• Материаловедение, научные исследования

• Руды, концентраты, огнеупоры, цемент

• Геология, почвы

• Полимеры, нефтепродукты

S6 JAGUAR сочетает в себе отличные аналитические характеристики, основанные на передовых технологиях, компактные размеры и простоту использования.

S6 JAGUAR предлагает больше аналитических возможностей, чем любой другой компактный ВД РФА прибор. Он оснащен новым компактным гониометром, близко расположенной оптикой и источником с прямым возбуждением мощностью 400 Вт. S6 JAGUAR обеспечивает превосходную точность и воспроизводимость благодаря совершенно новому детектору HighSense XE с его уникальным диапазоном линейности до 2 млн. имп/с.

Его измерительные компоненты хорошо защищены нашей проверенной технологией SampleCare, гарантируя самую продолжительную безотказную работу прибора и самую низкую стоимость эксплуатации, особенно при работе с жидкими или порошковыми пробами.адаптации к любой существующей задаче в рамках рентгеновской дифракции.

S6 JAGUAR - универсальность для исследований и обучения

Новый компактный гониометр с технологией HighSense повышает чувствительность и спектральное разрешение, обеспечивая аналитическую гибкость и характеристики, необходимые для научных исследований и материаловедения.

Возможность установить до четырех масок для образцов разных размеров, четырех кристаллов-анализаторов и двух детекторов позволяет S6 JAGUAR проводить быстрый многоэлементный анализ от ppm до 100%.

Новые алгоритмы расчета концентраций по методу фундаментальных параметров методики бесстандартного анализа SMART - QUANT обеспечивает точные результаты даже для неизвестных образцов.

Основное преимущество последовательного ВД РФА заключается в том, что каждый элемент регистрируется с оптимальными режимами измерения. И S6 JAGUAR является примером аналитической гибкости: прямое возбуждение при мощности 400 Вт приводит к превосходной и бескомпромиссной чувствительности. Вся мощность доступна и при напряжении 30 кВ для легких элементов, и 50 кВ для тяжелых элементов!

Анализ абсолютно неизвестных проб будет простым и при этом с наилучшими пределами обнаружения!

Но если высокой мощности рентгеновской трубки недостаточно: детекторы S6 JAGUAR с технологией HighSense диапазоном линейности до 2 млн. имп/с легко охватывают весь диапазон концентраций в одной калибровке.

Детектор HighSense ХE для тяжелых элементов обладает энергетическим разрешением в два раза выше, чем обычные сцинтилляционные детекторы, значительно уменьшая межэлементные влияния.

В S6 JAGUAR гониометр HighSense оснащен автоматическим сменщиком на четыре кристалла, что позволяет расширить его возможности для конкретных применений:

• Ge, чтобы повысить скорость анализа P и S, например, для стандарта ASTM D 2622
• XS-400, чтобы добавить 35% интенсивности для элементов от K до Am
• LiF 220 для более высокой разрешающей способности и пределов обнаружения элементов от V до Am

 Для более низких пределов обнаружения элементов с высоким Z предусмотрен сменщик фильтров на 5 позиций для улучшения соотношения пик-фон!

Измеряете жидкости, сыпучие порошки или спрессованные таблетки? S6 JAGUAR проанализирует всё!

Функция распознавания Easyload не даст измерить жидкую пробу в вакууме. Кроме того, экран защищает рентгеновскую трубку при загрузке образца. Вакуум-затвор защищает измерительную камеру с гониометром от жидкости и пыли, отделяя ее от камеры с пробой.

Также, вакуум-затвор существенно снижает потребление гелия при анализе жидкости. Благодаря TouchControl™ управлять спектрометром S6 JAGUAR легко и просто.

Интерфейс TouchControl дает возможность пользователю с минимальным уровнем подготовки проводить рутинные анализы и в то же время не нарушить конфигурацию и калибровки. Внешний ПК позволяет осуществлять полный контроль прибора через удаленный доступ или по сети. Простота управления сочетается с оптимальной защитой данных.



Модуль WIZARD: калибровка спектрометра – удивительно простая задача с SPECTRA. ELEMENTS

1. Пошаговое руководство по созданию калибровки, включая контроль качества и коррекцию дрейфа.
2. Описание стандартов с удобными функциями копировать-вставить: информация об элементах и их диапазонах содержаний используется для оптимизации режимов измерения и учета наложения линий (Интегрированный Аналитический Интеллект)
3. Описание пробоподготовки, в том числе размеров, массы и веса пробы, для учета при расчете концентраций в каждом отдельном образце

Модуль WIZARD: мощный аналитический аппарат для получения точных результатов как для одного, так и для нескольких элементов

1. Интерактивная оптимизация: отображение вычислений и изменений калибровочного графика «на лету»
2. Детали калибровки, включая смещение и наклон графика.
3. Обзор калибровки в виде таблицы для каждого отдельного стандарта, включая интенсивности, сертифицированные и расчетные значения, статистику счета и пределы обнаружения
4. Автоматический учет наложения линий и полностью новая модель учета матричных эффектов с использованием метода фундаментальных параметров с переменными, теоретическими и эмпирическими альфакоэффициентами

SPECTRA.ELEMENTS совмещает в себе удобство и функциональность: аналитическая мощь, управляемая одним кликом мыши

Модуль Wizard: создание калибровки не может быть проще. Нет всплывающих окон, только одно оптимальноорганизованное окно отображает все параметры калибровки. Программное обеспечение оперативно обновляет калибровочные кривые, когда применяются изменения в расчетах.

Модуль Loader управляет каждым измерением как одной, так и большой партии образцов. А Results Manager предоставит вам полный контроль над результатами вашего анализа! Оцените и получите детальное представление о вашем образце: Модуль EVAL дает возможность интерактивного расчета со всем необходимым функционалом.

SMART-QUANT WD – встроенный аналитический интеллект AnalyticalIntelligence™ для достижения наилучших результатов без калибровок

SMART-QUANT WD является безэталонным методом анализа твердых веществ, сплавленных и спрессованных проб, сыпучих порошков и жидкостей без использования стандартных образцов в вашей лаборатории! Программа обеспечивает надежные количественные результаты для элементов от Na до U в диапазоне концентраций от ppm до 100%.

Обработка волнодисперсионного скана спектра осуществляется по совершенно новому алгоритму метода фундаментальных параметров (FP).

Рентгеновский спектрометр S2 PUMA: быстрый анализ любых материалов

Спектрометр S2 PUMA предназначен для анализа элементов от углерода до америция в диапазоне концентраций от ppm до 100% в жидких, твердых и порошковых пробах.

Энергодисперсионный рентгенофлуоресцентный анализ (ЭД РФА) на S2 PUMA решает все задачи количественного и качественного определения элементного состава материалов в любой отрасли. Уникальная особенность метода ЭД РФА заключается в возможности одновременного определения широкого диапазона элементов: от самых легких (Углерод) до самых тяжелых (Уран).

Превосходные аналитические возможности по точности и воспроизводимости достигаются благодаря патентованному SDD детектору XFlash с энергетическим разрешением <135 эВ на линии Mn Kα.

Спектрометр может быть оснащен автоматическим координатным или карусельным пробозагрузчиком, либо отдельной измерительной камерой на один образец для ручной загрузки. Спектрометр оборудован встроенным компьютером с сенсорным экраном и не требует дополнительного внешнего охлаждения, что значительно экономит рабочее пространство и существенно облегчает его установку и перемещение.

Области применения:

• Металлургия: шлаки, металлы, ферросплавы

• Горнодобыча: Руды, концентраты

• Строительные материалы: цемент, стекло, керамика

• Углеводороды: отработанные масла, сера в бензине

• Геология

• Экология

Спектрометр MXF-2400 Shimadzu является дальнейшим развитием многоканальных спектрометров Shimadzu, которые высоко ценятся как на зарубежном рынке, так и на внутреннем.

Для максимальной эффективности использования метода рентгеновской флуоресценции в спектрометре использованы последние технические разработки, а так же программное обеспечение для автоматического управления анализируемыми данными, что в совокупности дает высокую аналитическую производительность, как в научно-исследовательских работах (НИР), так и в контроле продукции.

Спектрометр позволяет определять до 36 элементов одновременно. На каждый из элементов устанавливается отдельный канал с подобранными индивидуально кристаллом и детектором. Так же возможно определение до 48 элементов последовательно на дополнительном сканирующем канале (занимает место 3х фиксированных каналов). Высокая аналитическая точность обеспечивается даже при высокой чувствительности анализа на уровне в несколько ppm.

• ​Высокий уровень автоматизации и экономия трудовых затрат
• Легкое определение примесных и основных элементов в различных типах образцов
• До 36 элементов в пробе могут быть определены за минуту, благодаря параллельному выполнению измерений
• Максимальная надежность и срок службы за счет верхнего расположения рентгеновской трубки, автоматической смене нити проточного детектора, а так же малого количества движущихся частей
• Дополнительный сканирующий канал удобен для автоматического количественного анализа

​Благодаря высокой стабильности и превосходным аналитическим возможностям по точности и воспроизводимости, спектрометр MXF-2400 является незаменимым инструментом для контроля качества на всех этапах производственного процесса. Пробы могут быть загружены в спектрометр прямо с технологической линии, что позволяет оперативно корректировать процесс производства.

Области применения:

• Горнодобывающая промышленность и черная металлургия
• Цветная металлургия
• Силикатная промышленность
• Электрические и электронные материалы
• Химическая промышленность
• Нефтяная и угольная промышленность
• Сельское хозяйство и пищевая промышленность
• Объекты окружающей среды

Дополнительные периферийные устройства:

• Циркуляционная система охлаждения рентгеновской трубки RKE1500A-V-SP Orion (Япония)
• Автоматическая турель на 100 образцов
• Маски для держателей образцов, выполненные из различных материалов (Al, Ti, Ni, Cu. Zr, Mo, SUS) с различными апертурами (3, 5, 10, 15, 20, 25, 30 мм)
• Держатели для жидких проб для анализа в атмосфере и специальные держатели для анализа в вакууме
• Лабораторные мельницы для подготовки образцов: Chemplex (США), Breitlander (Германия)
• Лабораторные гидравлические полуавтоматические/ручные прессы нагрузкой от 15 до 40 тонн: Specac (Великобритания)

- Анализ элементов от бериллия (4Be) до урана (92U)

- Уровень измеряемых концентраций от ppm до 100%

- Стабильность и воспроизводимость результатов в течение длительного периода

- Рентгеновская трубка мощностью 4кВт позволяет сократить время измерения, повысить  производительность и определять легкие элементы с  высокой

чувствительностью

- Анализ монолитных проб, порошков, жидкостей, фильтров

- Верхнее расположение рентгеновской трубки позволяет избежать загрязнения при  просыпании или прорыве пробы

- Локальный анализ в любой точке образца диаметром 500 мкм

- Картирование поверхности образца с минимальным шагом 250 мкм

- CCD камера для выбора области локального анализа

- Определение толщины и состава пленок, до 10 слоев

- Поиск соответствия результатов измерения неизвестных проб по базе Пользователя

Области применения:

- Горнодобывающая промышленность и черная металлургия

- Цветная металлургия

- Электроника и магнитные материалы

- Химическая промышленность

- Нефтяная и угольная промышленность

- Керамическая промышленность

- Сельское хозяйство и пищевая промышленность

- Загрязнение окружающей среды

- Сельская и пищевая промышленность

- Бумага и целлюлоза

Дополнительные периферийные устройства:

- Система продувки гелием для анализа жидких проб

- CCD камера для выбора области локального анализа

- Циркуляционная система охлаждения рентгеновской трубки RKE1500A-V-SP: Orion (Япония)

- Автоматическая турель на 40 образцов ASF-40

Энергодисперсионные рентгенофлуоресцентные спектрометры EDX-7000P (диапазон определяемых элементов от Na до U) и EDX-8000P/8100P (диапазон определяемых элементов от C до U) измеряют энергию и интенсивность вторичного флуоресцентного излучения, определяя элементы и их количественное содержание в пробе. Они применяются для неразрушающего элементного анализа твёрдых, порошкообразных и жидких образцов.

Рентгенофлуоресцентный анализ широко используется производителями электроники, автомобилей всего мира, они незаменимы в горнорудной промышленности, для общего скрининга, анализа примесей в фармацевтических препаратах, в пищевых продуктах, полимерных материалах. В сочетании с FTIR (инфракрасные спектрофотометры с преобразованием Фурье) EDX-7000P, EDX-8000P и EDX-8100P предлагают мощный инструментальный и программный пакет для идентификации загрязняющих веществ.

• Диапазон определяемых элементов: от Na до U (EDX-7000P), от C до U (EDX-8000P)

Новейшие энергодисперсионные рентгенофлуоресцентные спектрометры EDX-7000P и EDX-8000P на базе кремниевых дрейфовых детекторов (SDD) с термоэлектрическим охлаждением, обеспечивающих прекрасную чувствительность и разрешение, могут с успехом применяться для различных целей науки и производства, начиная от экологического контроля материалов и вплоть до анализов, требующих прецизионных высокочувствительных измерений.

• Улучшенные разрешение и чувствительность

Установленные в спектрометрах детекторы дрейфового типа с термоэлектрическим охлаждением имеют лучшее разрешение и более низкие пределы обнаружения по сравнению с детекторами, охлаждаемыми жидким азотом. Разрешение при оптимальных условиях анализа составляет 125 эВ на линии 5,89 кэВ. При этом новые спектрометры позволяют достичь пределов обнаружения, лучших в 1,5 – 5 раз по сравнению с предыдущими моделями.

• Высокая производительность анализов

Высокая скорость счёта и прекрасное соотношение сигнал/шум позволяют получать результаты с чувствительностью, характерной для спектрометров предыдущих моделей, в 10 раз быстрее, чем прежде. Это идеальный вариант для приложений, требующих высокой производительности анализов.

• Функциональный дизайн

Спектрометры достаточно компактны, занимают небольшую площадь и весят не более 45 кг. При этом камера для образцов позволяет размещать в ней пробы размерами до 300 мм (ширина) x 275 мм x 100 мм с минимальной пробоподготовкой либо вообще без неё.

• Световая индикация

Во время работы рентгеновской трубки горит диодный индикатор красного цвета, в процессе анализа дополнительно включается подсветка синего цвета. Таким образом, статус прибора можно распознать, даже не находясь непосредственно рядом с ним.

• Программное обеспечение

Простой в использовании программный пакет PCEDX-Navi поставляется в стандартной комплектации. Он обеспечивает базовую функциональность с акцентом на простоту в использовании начинающими специалистами, в то же время обеспечивая набор функций и возможностей, необходимых для более опытных пользователей. Простой интерфейс пользователя предлагает интуитивное управление и обеспечивает удобную рабочую среду, как для новичков, так и для экспертов.

После выбора условий, коллиматора и автоматического фотографирования объекта анализ начинается нажатием одной кнопки. По окончании измерения названия образцов, концентрации элементов, значения 3σ, изображения образцов представляются в лёгком для понимания виде. Одним кликом «мыши» формируется отчёт о проделанном анализе.

В стандартный программный пакет входит также более ориентированное на лабораторию программное обеспечение, называемое PCEDX-Pro, поддерживающее расширенные функции для выбора и изменения аналитических условий, дальнейшей обработки данных в исследовательских целях.

Дополнительные периферийные устройства:

- Автоматическая турель

- Система вакуумирования кюветного отделения

- Устройство точного позиционирования образца

- Различные варианты кювет для анализа жидкостей и порошков

- Пленка для кювет (толщиной от 1,5 до 12 мкм)

- Лабораторные мельницы для подготовки образцов: Chemplex (США), Breitlander (Германия)

- Лабораторные гидравлические полуавтоматические/ручные прессы с нагрузкой от 15 до 40 тонн: Specac (Великобритания)
