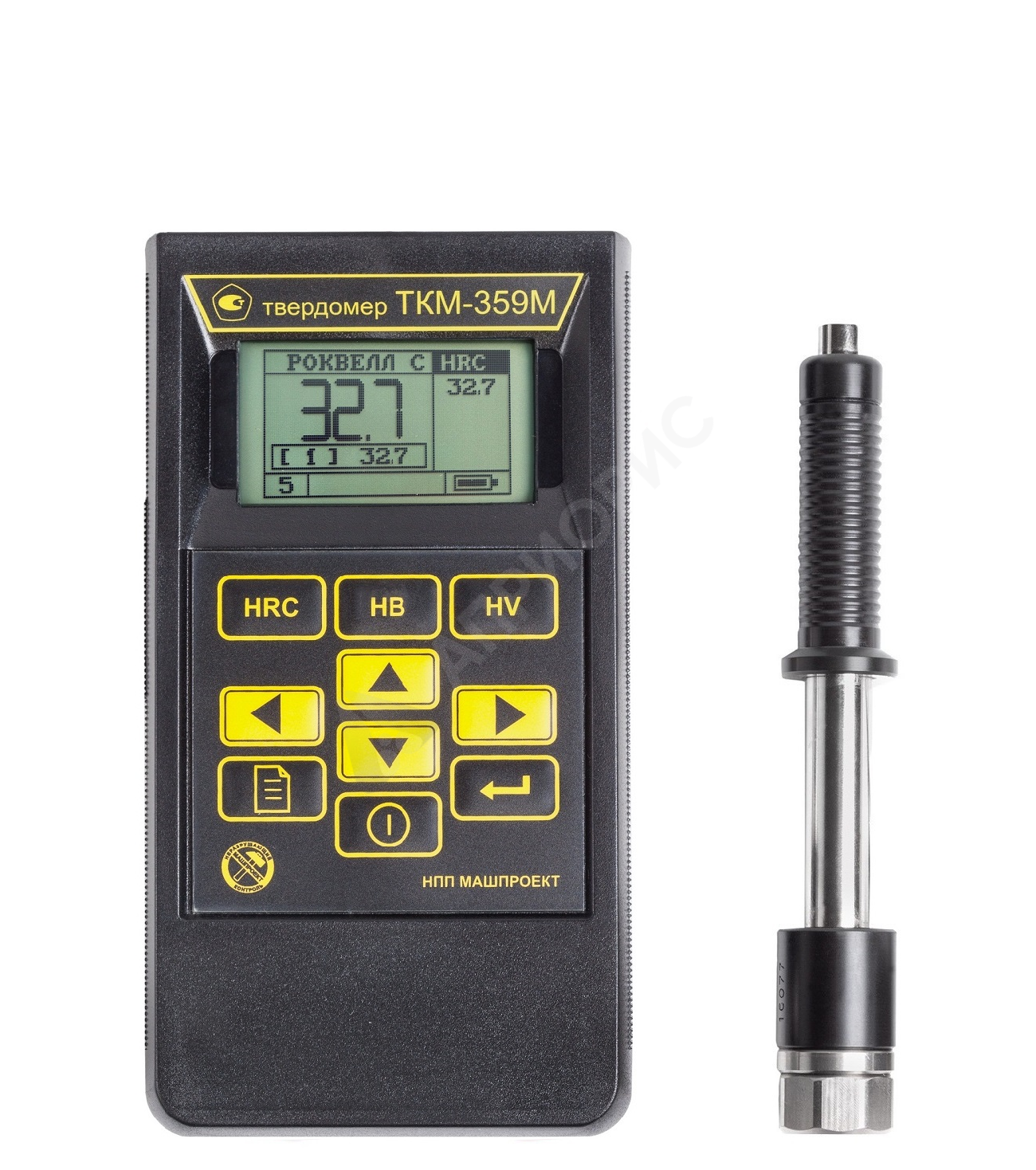

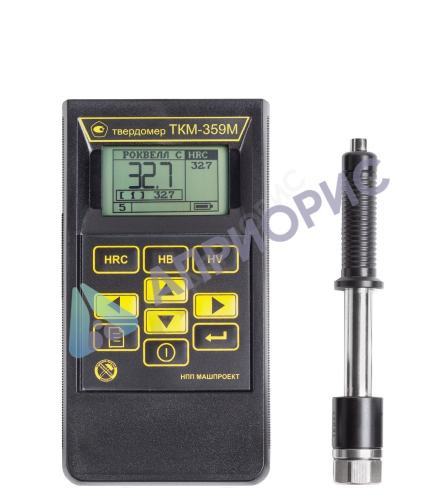

Динамический твердомер ТКМ-359М

Предназначен для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.

Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

Выполняет контроль:

Углеродистых и конструкционных сталей с использованием дополнительных калибровок
Поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.)

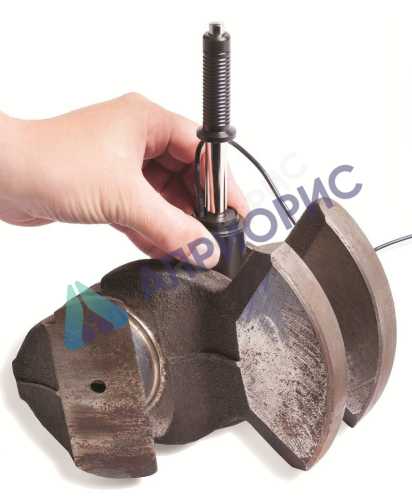

Изделий сложной конфигурации (зубьев шестерен, труб, валов)
Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций)

Преимущества:

Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами
Возможность идентификации материалов в заготовительном производстве
Малая чувствительность к кривизне изделия и шероховатости поверхности
Контроль характера изменения твердости по поверхности изделия
Контроль «объемной твердости»
Измерение твердости в труднодоступных местах
Пространственное положение датчика не влияет на результат измерения
Предусмотрена сигнализация о выходе результата измерения за установленные пределы
Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины,
твердостью индентора и позиционирующей насадкой

Особенности:

Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ»
Большой графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении
Гибкая организация памяти для записи результатов измерений и последующего анализа
Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости

Твердомер ТКМ выдает ошибку при измерениях. Что делать?

Про порядок действий, когда Вам кажется, что прибор показывает не то. Твердомеры серии ТКМ поставляются с поверкой. Вам не нужно калибровать, настраивать перед каждой сменой.

Калибровки нужны только если прибор начал выдавать отклонения выше тех, что указаны в описании типа средств измерения.

Допустим, у Вас есть объект контроля, заявленная твёрдость которого 30 единиц по Роквеллу, Вы делаете замер, и прибор показывает совсем другие цифры. В таком случае делаем следующее: берем меры твердости по той же шкале и делаем на них замер. Сравниваем результат с заявленной твердостью меры. Мера - 47,4 по Роквеллу. Результат на приборе 47,2. Прибор работает отлично.

Если заявленная твёрдость меры и результат на приборе не совпадают, то велика вероятность, что пользователь сделал некорректную калибровку. Меню - Калибровка - Удаление и ввод пароля.

Снова делаем несколько замеров на мере и проверяем помогло ли это. Еще раз, заявленная твердость меры 47,4 результат 47,1. Сброс калибровки помог.

Если сброс калибровки не помог, обратитесь к нами мы подскажем что делать.

ТКМ-359М
Диапазон измерений твердости по основным шкалам
По Бринеллю	90 – 450 HB
По Роквеллу	20 – 70 HRC
По Виккерсу	240 – 940 HV
Погрешность, определяемая при калибровке по мерам твердости 1-го разряда
По Бринеллю	10 HB
По Роквеллу	1,5 HRC
По Виккерсу	12 HV
Относительная приведенная погрешность при штатной поверке по мерам твердости 2-го разряда	3-5 % в зависимости от диапазона
Пределы абсолютной погрешности при измерении твердости по основным шкалам на мерах твердости 2-го разряда
По Бринеллю
В диапазоне (90…150) НВ	±10 НВ
В диапазоне (150…300) НВ	±15 НВ
В диапазоне (300…450) НВ	±20 НВ
По Роквеллу	±2 HRC
По Виккерсу
В диапазоне (240…500)HV	±15 HV
В диапазоне (500…800)HV	±20 HV
В диапазоне (800…940)HV	±25 HV
Диапазоны контроля твердости по предустановленным дополнительным шкалам для различных материалов
Серые чугуны (с пластинчатым графитом)	90–335 HB
Ковкие чугуны (с компактным графитом), высокопрочные чугуны (с шаровидным графитом)	130–390 HB
Легированные, инструментальные стали	80–900 HV 20–70 HRC
Алюминиевые сплавы	30–160 HB
Латуни (медно-цинковые сплавы)	40–175 HB 14–95 HRB
Бронзы (медно-оловянные, медно-алюминиевые)	60–290 HB
Диаметр площадки на поверхности изделия для установки датчика	от 7 мм на плоскости
Число замеров для вычисления среднего значения	1–99
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения	3
Время одного замера твердости	2 сек.
Емкость памяти результатов измерений	12 400
Число шкал, программируемых пользователем	3
Число возможных дополнительных калибровок к шкалам твердомера	по 5 для каждой шкалы
Максимальное количество именных блоков результатов измерений, создаваемых в памяти	100
Сигнализация о выходе результата измерения за допустимые границы	есть
Связь с компьютером	USB
Питание	LI-ion аккумулятор
Диапазон рабочих температур	-15°С — +35°С
Размеры электронного блока твердомера	121 x 69 x 41 мм
Масса электронного блока твердомера	300 г
Масса датчиков не более	300 г
Межповерочный интервал твердомера	1 год

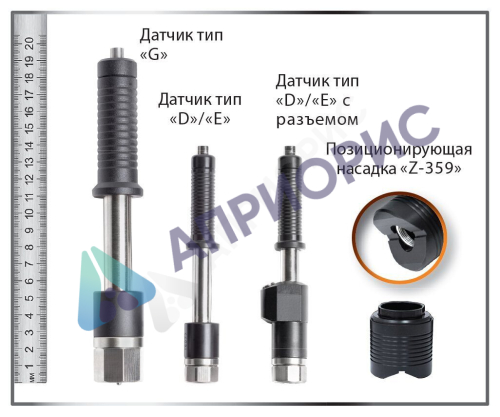

Характеристика датчиков
Тип датчика/нагрузка	*Масса/толщина/шероховатость изделия	Длина/диаметр	Применение

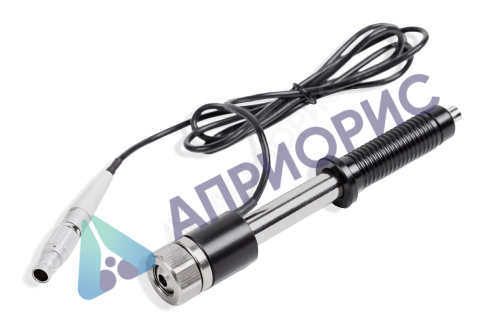

"D"	3 кг/6 мм/Ra 3,2	138/21 мм	решение основной массы задач контроля, штатный датчик
"E"	3 кг/6 мм/Ra 3,2	138/21 мм	датчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости
"G"	6 кг/55 мм/Ra 7,6	200/29 мм	контроль твердости глубинных слоев изделия; материалов с высокой структурной неоднородностью (чугуны, бронза и т.д.), ожидаемая твердость изделия – не более 450 НВ, **энергия удара увеличена в 10 раз.

*По сравнению со стандартным датчиком тип "D".

**Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

Ударопрочный прорезиненный корпус электронного блока - обеспечивает защиту от пыли, влаги и механических воздействий
Яркий цветной графический OLED дисплей - снижает нагрузку на глаза оператора и сохраняет эксплуатационные характеристики твердомера при отрицательных температурах
Интеллектуальный режим усреднения показаний - возможность автоматического отброса результатов некорректно проведенных замеров
Уникальная система статистической обработки - обеспечивает разносторонний анализ результатов измерений, вплоть до построения графиков на дисплее твердомера
Гибкая организация памяти - для записи результатов измерений и последующего анализа
Возможность оперативной калибровки шкал твердомера по одной или двум мерам твердости - в случае ухудшения метрологических характеристик после нескольких лет эксплуатации
Оперативное программирование дополнительных калибровок к шкалам твердомера - с использованием не более чем двух контрольных образцов
Программирование дополнительных шкал - с использованием от 2-х до 10-ти контрольных образцов
Сигнализация выхода результата измерения за установленные пределы
Интуитивно понятный графический интерфейс соответствующий мировым стандартам вычислительной техники, организованный по принципу "ВКЛЮЧАЙ И РАБОТАЙ"
