МЕТ-Д1 твердомер динамический
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)
МЕТ-Д1 твердомер динамический

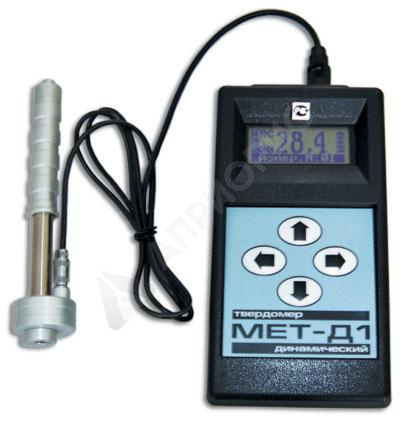

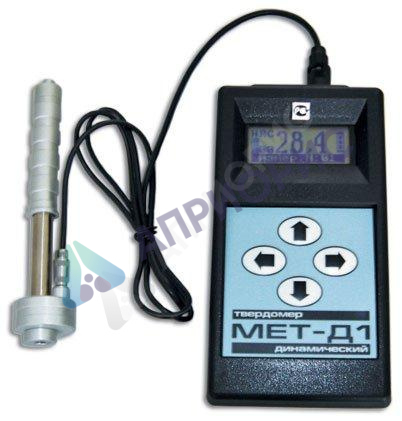

Твердомер представляет собой портативный прибор, состоящий из электронного блока и датчика, соединенных между собой кабелем. Электронный блок выпускается в двух модификациях. Модификация электронного блока для твердомера МЕТ-Д1 выполнена в пластмассовом корпусе. Модификация электронного блока для твердомера МЕТ-Д1А выполнена в алюминиевом, пылевлагонепроницаемом корпусе, класса защиты IP66. Твердомер комплектуется динамическим датчиком Д. По заявке заказчика, твердомер может быть укомплектован также коротким датчиком ДК. Характеристики всех датчиков приведены в Таблице. Датчики совместимы с любой модификацией электронного блока.
| Обозначение датчика | Наименование датчика |
| Д | Динамический |
| ДК | Динамический короткий |
Отличительные особенности МЕТ-Д1:
Реализует метод отскока (Лейба). Метод отскока очень прост, производителен и не требует специальных навыков. Он особенно подходит для измерений твёрдости на массивных изделиях, изделиях с крупнозернистой структурой, кованых и литых изделиях.Основные возможности МЕТ-Д1:
- измерение твёрдости металлов и сплавов по стандартизованным шкалам твёрдости Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
- наличие трех дополнительных шкал H1 (HL), H2, H3 для калибровки различных шкал твердости (например, Лейба (HL), Роквелла B, Супер-Роквелла, Бринелля (HBW) и т.д.) для контроля твердости изделий из стали и других металлов (например, чугуна, алюминия и т.д.);
- использование шкалы Rm (МПа) для определения предела прочности на разрыв (для сталей перлитного класса по ГОСТ 23761);
- возможность контроля твердости изделий, которые по габаритам недоступны для стационарных твердомеров;
- наличие архива и программного обеспечения для связи с компьютером.
Принцип действия МЕТ-Д1:
Для определения значения твердости методом отскока, размеры отпечатка не определяются оптически, как это принято в классических методах. Здесь измерение твердости основано на определении отношения скоростей бойка, находящегося внутри датчика, до и после удара. На конце бойка расположен твердосплавный шарик, непосредственно контактирующий с контролируемой поверхностью в момент удара. Внутри бойка находится постоянный магнит. Боёк, после нажатия спусковой кнопки, при помощи предварительно взведенной пружины, выбрасывается на измеряемую поверхность. При этом боёк перемещается внутри катушки индуктивности и своим магнитным полем наводит в ней ЭДС. Сигнал с выхода катушки индуктивности подается на вход электронного блока, где преобразуется в значение твёрдости выбранной шкалы и выводится на дисплей.
Ограничения МЕТ-Д1:
- Измерение изделий массой менее 3-х кг или толщиной менее 12 мм возможно только при выполнении следующих условий:
- наличии чугунной или стальной опорной плиты массой не менее 3 кг;
- наличии смазки для притирки изделия к опорной плите;
- изделие должно быть ПЛОТНО притёрто к поверхности опорной плиты.
- Для получения более подробной консультации свяжитесь с нашими специалистами.
Демонстрация работы твердомера МЕТ-Д1:
Демонстрация работы твердомеров возможна в нашем офисе в Казань.
Метрологические характеристики МЕТ-Д1:
| Шкала твердости | Диапазон измерений | Пределы допускаемой абсолютной погрешности твердомера |
| Шкала "С" Роквелла | (20-70) HRC | ±2 HRC |
| Шкала Бринелля | (75-450) НВ | ±12 НВ |
| Шкала Виккерса | (75-1000) HV | ±15 HV |
| Шкала Шора | (23-102) HSD | ± 3HSD |
В дополнительную комплектацию твердомера входят:
- эталонные меры твердости по шкалам Бринелля, Виккерса, Шора, Роквелла "С", Роквелла "B", Роквелла "N" и др. для проверки показаний твердомера и его калибровки;
- шлифовальная машинка на аккумуляторах для подготовки зоны измерения на поверхности изделия, уменьшения шероховатости, удаления окалины, ржавчины, наклепа и обработки сварных швов.
Технические характеристики МЕТ-Д1:
- Принцип измерений - принцип отскока (Лейба)
- Типы датчиков Д, ДК
- Диаметр твердосплавного шарика не менее 2,5 мм
- Шероховатость поверхности образца не более 3,2 Ra
- Радиус кривизны поверхности образца не менее 10 мм
- Минимальный вес образца не менее 3 кг
- Толщина образца не менее 12 мм
- Срок службы датчика - не менее 100000 измерений
- Сеть переменного тока, V/Hz 100-240/50-60
- Аккумулятор 1,2 V
- Потребляемая мощность> 3,0 VA
- Время зарядки аккумулятора = 8 часов
- Время работы аккумулятора: без подсветки 16 ч, с подсветкой 5 ч, от сети переменного тока неограниченно
- Рабочая температура -10…+50°С
- Температура при транспортировке и хранении -35…+60°С
- Условия эксплуатации - относительная влажность 30...80 %
- Электронный блок МЕТ-Д1А 145х80х40 мм
- Датчик Д (длина х диаметр) 140х25 мм
- Датчик ДК (длина х диаметр) 80х25 мм
- Масса твердомера (блок с датчиком) = 0,45 кг
- Обработка результатов измерений: вычисление среднего значения, удаление текущего измерения, сохранение данных, работа с архивом.
- Подсветка дисплея доступна
- Особенности дисплея: Шкала твердости, измеренное значение, количество измерений, режим работы, номер в архиве, индикатор заряда аккумулятора, автовыключение через 150 сек.
- Память (архив) 99 показаний, которые сохраняются при выключении питания
- Внутреннее программное обеспечение "МЕТ-D" (или "МЕТ-DА") доступно. Позволяет работать с твердомером без связи с компьютером.
- Внешнее программное обеспечение "МЕТ" доступно. Переносит данные из архива твердомера в компьютер. Позволяет обрабатывать данные измерений, создавать базы данных, строить графики, печатать результаты.
- Время одного измерения - 1,5 с
|
Применение
|
|
|
Диапазон рабочих температур
|
|
|
Время работы
|
|
|
Масса
|
|
|
Госреестр
|
|
|
Цвет
|
|
|
Особенности
|
- Память: 100 результатов измерений с возможностью их передачи в ПК (по доп заказу)
- Определение предела прочности на растяжение Rm путем автоматического пересчета с НВ по ГОСТ 22761-77 для сталей перлитного класса
- 3 дополнительных шкалы твердости
- Усреднение результатов измерения
- Автоматическое отключение питания
- Графический ЖКИ с подсветкой
- Питание: 1 аккумулятор "С"
- Графический ЖКИ с подсветкой
- Подключение по заявке укороченного датчика Д1/2
- Измерение твердости материалов с неоднородной, крупнозернистой структурой, кованных изделий, литья
