ПКГ-4(-К(-В,-Н),-СО(-В,-Н)) газоанализатор кислорода и монооксида углерода переносной
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
Переносной газоанализатор используется для непрерывного (круглосуточного) измерения и регистрации объёмной доли кислорода (модификации ПКГ-4-К-В, ПКГ-4-К-Н) и массовой концентрации оксида углерода (модификации ПКГ-4-СО-В, ПКГ-4-СО-Н) в воздухе рабочей зоны.
Области применения ПКГ-4-К-В, ПКГ-4-К-Н, ПКГ-4-СО-В, ПКГ-4-СО-Н
Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Технические характеристики переносного газоанализатора кислорода ПКГ-4-К-В, ПКГ-4-К-Н и газоанализатора оксида углерода ПКГ-4-СО-В, ПКГ-4-СО-Н
Характеристики | Значения |
Диапазоны измерения объёмной доли кислорода ПКГ-4-К-В, ПКГ-4-К-Н, %: | |
- вариант 1 | от 0 до 30 |
- вариант 2 | от 0 до 100 |
Пределы основной допускаемой абсолютной погрешности измерения объёмной доли кислорода при температуре 20 °С, %: | |
- вариант 1 - в диапазоне от 0 до 30 % | ± 0,4 |
- вариант 2 - в диапазоне от 0 до 100 % | ± 1 |
Предел дополнительной температурной погрешности измерения объемной доли кислорода, % / °С при температуре +20 °С, не более | ± 0,2 |
Номинальное время установления показаний Т0,9 кислорода, с, не более | 30 |
Диапазоны измерения массовой концентрации оксида углерода ПКГ-4-СО-В, ПКГ-4-СО-Н, мг/м3: | |
- вариант 1 | от 0 до 400 |
- вариант 2 | от 0 до 4000 |
Предел основной допускаемой абсолютной погрешности измерения массовой концентрации оксида углерода при температуре 20 °С, мг/м3 (Свх - массовая концентрация оксида углерода на входе газоанализатора), мг/м3 | ± (5 + 0,1*Свх) |
Предел дополнительной температурной погрешности измерения массовой концентрации оксида углерода, % / °С при температуре +20 °С, не более | ± 0,2 |
Номинальное время установления показаний Т0,9 оксида углерода, с, не более | 30 |
Рекомендуемый расход газа в преобразователях с проточной камерой, л/мин | 0,1 - 0,3 |
Количество точек автоматической статистики | до 8000 |
Напряжение питания, В | 2,6 - 3,2 |
Потребляемая газоанализатором ПКГ-4-К-В, ПКГ-4-К-Н, ПКГ-4-СО-В, ПКГ-4-СО-Н мощность, Вт, не более | 0,6 |
Интерфейс связи с компьютером | RS-232 |
Длина линии связи RS-232, м, не более | 15 |
Масса блока измерения, кг, не более | 0,2 |
Габаритные размеры блока измерения с учетом присоединенных разъёмов, мм, не более | 150×70×25 |
Масса первичного преобразователя, кг, не более | 0,4 |
Габаритные размеры первичных преобразователей, мм: | |
- ВЗК-01 | Ø30×55 |
- ВЗК-02 | Ø30×50 |
- ВЗК-03 | Ø50×20 |
- ВЗУ-01 | 60×50×20 |
- ВЗУ-02 | 110×50×120 |
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более | 10 |
Средний срок службы ПКГ-4-К-В, ПКГ-4-К-Н, ПКГ-4-СО-В, ПКГ-4-СО-Н, лет | 5 |
Условия эксплуатации газоанализатора ПКГ-4-К-В, ПКГ-4-К-Н, ПКГ-4-СО-В, ПКГ-4-СО-Н
Характеристики | Значения |
Рабочие условия блока измерения: | |
- температура воздуха, °С | от -20 до +50 |
- относительная влажность, % (без конденсации влаги) | от 10 до 95 |
- атмосферное давление, кПа | от 84 до 106 |
Рабочие условия первичного преобразователя: | |
- температура воздуха, °С | от -20 до +50 |
- относительная влажность, % (без конденсации влаги) | от 10 до 95 |
- атмосферное давление, кПа | от 84 до 106 |
Рабочие условия соединительных кабелей: | |
- температура воздуха, °С | от -40 до +60 |
- относительная влажность, % (без конденсации влаги) | от 10 до 95 |
- атмосферное давление, кПа | от 84 до 106 |
Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений), отравляющих элементы датчика, не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК.
Устройство газоанализатора и блока измерений ПКГ-4-К-В, ПКГ-4-К-Н, ПКГ-4-СО-В, ПКГ-4-СО-Н
Газоанализатор изготавливается в пластмассовом корпусе, внутри которого располагаются: печатная плата, сенсор кислорода (модификация ПКГ-4-К-В), оксида углерода (модификация ПКГ-4-СО-В). На лицевой панели прибора расположены кнопки управления и ЖК-индикатор. На боковой стороне корпуса газоанализатора расположены: разъём для подключения сетевого адаптера, разъём для подключения внешнего преобразователя (модификация ПКГ-4-К-Н - кислорода, модификация ПКГ-4-СО-Н -оксида углерода), разъём для подключения прибора к компьютеру.
Вид газоанализатора ПКГ-4-К-В 1 - ЖК-индикатор; 2, 3 - кнопки управления; 4 - окно для диффузии газа к сенсору кислорода; 5 - разъём RS-232; 6 - разъём сетевого адаптера. |
Вид газоанализатора ПКГ-4-СО-В 1 - ЖК-индикатор; 2, 3 - кнопки управления; 4 - окно для диффузии газа к сенсору оксида углерода; 5 - разъём RS-232; 6 - разъём сетевого адаптера. |
Вид газоанализатора ПКГ-4-К-Н 1 - ЖК-индикатор; 2, 3 - кнопки управления; 4 - разъём подключения преобразователя кислорода; 5 - разъём RS-232; 6 - разъём сетевого адаптера. |

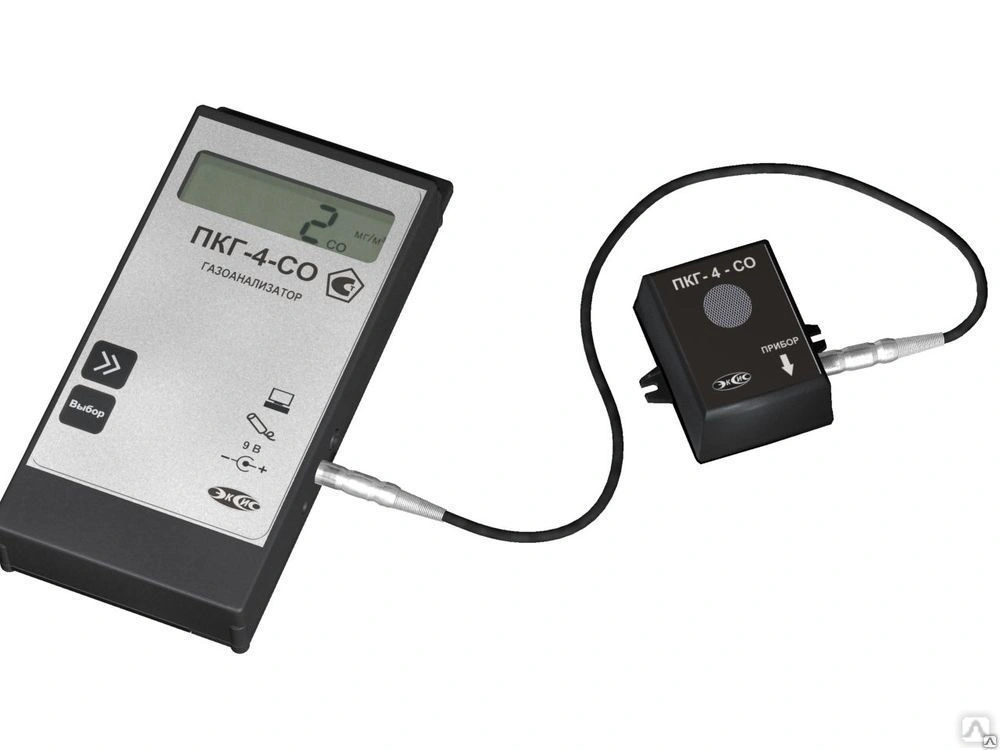

Вид газоанализатора ПКГ-4-СО-Н 1 - ЖК-индикатор; 2, 3 - кнопки управления; 4 - разъём подключения преобразователя оксида углерода; 5 - разъём RS-232; 6 - разъём сетевого адаптера. |
Принцип работы газоанализатора и блока измерений ПКГ-4-К-В, ПКГ-4-К-Н, ПКГ-4-СО-В, ПКГ-4-СО-Н
Индикация измерений
Измерительный блок считывает информацию из внешнего измерительного преобразователя (модификация ПКГ-4-К-Н - кислорода, модификация ПКГ-4-СО-Н -оксида углерода) или встроенного сенсора (модификация ПКГ-4-К-В - кислорода, модификация ПКГ-4-СО-В - оксида углерода) и индицирует значение объёмной доли кислорода в %, массовой концентрации оксида углерода в мг/м3 или пересчитанное значение концентрации оксида углерода в ppm на индикаторе. Интервал опроса внешнего преобразователя или встроенного сенсора составляет около одной секунды.
Регистрация измерений
При необходимости использовать в газоанализаторе функцию регистратора следует приобретать его в комплекте с программным обеспечением для компьютера. Данные, полученные от измерительного преобразователя, записываются в энергонезависимую память блока с определённым периодом. Настойка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.
Интерфейс связи
С помощью цифрового интерфейса из газоанализатора могут быть считаны текущие значения измерения, накопленные данные измерений, изменены настройки. Газоанализатор может работать с компьютером или иными контроллерами по RS-232 интерфейсу. Скорость обмена настраивается пользователем в пределах от 4800 до 38400 бит/с.
Конструкция первичного преобразователя
Первичные преобразователи выпускаются в металлических и пластмассовых корпусах, в которых находится электрохимический сенсор. Варианты исполнения преобразователей различаются конструкцией:
- ВЗК-01, ВЗК-03, ВЗУ-01 - «микрофон» для диффузионного забора пробы;
- ВЗК-02, ВЗУ-02 - проточная камера - для принудительной подачи пробы.
Принцип работы первичного преобразователя
В качестве чувствительного элемента в преобразователях используются электрохимические сенсоры, пропорционально преобразующие парциальное давление кислорода (преобразователи ВЗК-01, ВЗК-02, ВЗК-03) и оксида углерода (преобразователи ВЗУ-01, ВЗУ-02) в ток, далее преобразуемый электронной схемой в напряжение от 0 до 1 В.
Комплектность поставки газоанализатора ПКГ-4-К-В, ПКГ-4-К-Н, ПКГ-4-СО-В, ПКГ-4-СО-Н
Наименование | Количество |
Прибор ПКГ-4 1 | 1 шт. |
Преобразователь из списка ниже: 1 | |
- ВЗК-01 | 1 шт. |
- ВЗК-02 | |
- ВЗК-03 | |
- ВЗУ-01 | |
- ВЗУ-02 | |
Сетевой адаптер 3 | 1 шт. |
Кабель подключения преобразователя, 1,5 м 2 | 1 шт. |
Диск с программным обеспечением 3 | 1 шт. |
Кабель подключения к персональному компьютеру, 1,5 м 2 | 1 шт. |
Упаковочный чехол 3 | 1 шт. |
Свидетельство о поверке | 1 экз. |
Руководство по эксплуатации и паспорт | 1 экз. |
Примечания:
1 - вариант определяется при заказе;
2 - длина кабеля может быть изменена по заказу от 1 м до 10 м;
3 - позиции поставляются по специальному заказу.
Технические характеристики переносного газоанализатора кислорода ПКГ-4-К-В, ПКГ-4-К-Н и газоанализатора оксида углерода ПКГ-4-СО-В, ПКГ-4-СО-Н
Характеристики | Значения |
Диапазоны измерения объёмной доли кислорода ПКГ-4-К-В, ПКГ-4-К-Н, %: | |
- вариант 1 | от 0 до 30 |
- вариант 2 | от 0 до 100 |
Пределы основной допускаемой абсолютной погрешности измерения объёмной доли кислорода при температуре 20 °С, %: | |
- вариант 1 - в диапазоне от 0 до 30 % | ± 0,4 |
- вариант 2 - в диапазоне от 0 до 100 % | ± 1 |
Предел дополнительной температурной погрешности измерения объемной доли кислорода, % / °С при температуре +20 °С, не более | ± 0,2 |
Номинальное время установления показаний Т0,9 кислорода, с, не более | 30 |
Диапазоны измерения массовой концентрации оксида углерода ПКГ-4-СО-В, ПКГ-4-СО-Н, мг/м3: | |
- вариант 1 | от 0 до 400 |
- вариант 2 | от 0 до 4000 |
Предел основной допускаемой абсолютной погрешности измерения массовой концентрации оксида углерода при температуре 20 °С, мг/м3 (Свх - массовая концентрация оксида углерода на входе газоанализатора), мг/м3 | ± (5 + 0,1*Свх) |
Предел дополнительной температурной погрешности измерения массовой концентрации оксида углерода, % / °С при температуре +20 °С, не более | ± 0,2 |
Номинальное время установления показаний Т0,9 оксида углерода, с, не более | 30 |
Рекомендуемый расход газа в преобразователях с проточной камерой, л/мин | 0,1 - 0,3 |
Количество точек автоматической статистики | до 8000 |
Напряжение питания, В | 2,6 - 3,2 |
Потребляемая газоанализатором ПКГ-4-К-В, ПКГ-4-К-Н, ПКГ-4-СО-В, ПКГ-4-СО-Н мощность, Вт, не более | 0,6 |
Интерфейс связи с компьютером | RS-232 |
Длина линии связи RS-232, м, не более | 15 |
Масса блока измерения, кг, не более | 0,2 |
Габаритные размеры блока измерения с учетом присоединенных разъёмов, мм, не более | 150×70×25 |
Масса первичного преобразователя, кг, не более | 0,4 |
Габаритные размеры первичных преобразователей, мм: | |
- ВЗК-01 | Ø30×55 |
- ВЗК-02 | Ø30×50 |
- ВЗК-03 | Ø50×20 |
- ВЗУ-01 | 60×50×20 |
- ВЗУ-02 | 110×50×120 |
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более | 10 |
Средний срок службы ПКГ-4-К-В, ПКГ-4-К-Н, ПКГ-4-СО-В, ПКГ-4-СО-Н, лет | 5 |
Индикация измерений
Измерительный блок считывает информацию из внешнего измерительного преобразователя (модификация ПКГ-4-К-Н - кислорода, модификация ПКГ-4-СО-Н -оксида углерода) или встроенного сенсора (модификация ПКГ-4-К-В - кислорода, модификация ПКГ-4-СО-В - оксида углерода) и индицирует значение объёмной доли кислорода в %, массовой концентрации оксида углерода в мг/м3 или пересчитанное значение концентрации оксида углерода в ppm на индикаторе. Интервал опроса внешнего преобразователя или встроенного сенсора составляет около одной секунды.Регистрация измерений
При необходимости использовать в газоанализаторе функцию регистратора следует приобретать его в комплекте с программным обеспечением для компьютера. Данные, полученные от измерительного преобразователя, записываются в энергонезависимую память блока с определённым периодом. Настойка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.Интерфейс связи
С помощью цифрового интерфейса из газоанализатора могут быть считаны текущие значения измерения, накопленные данные измерений, изменены настройки. Газоанализатор может работать с компьютером или иными контроллерами по RS-232 интерфейсу. Скорость обмена настраивается пользователем в пределах от 4800 до 38400 бит/с.Конструкция первичного преобразователя
Первичные преобразователи выпускаются в металлических и пластмассовых корпусах, в которых находится электрохимический сенсор. Варианты исполнения преобразователей различаются конструкцией:- ВЗК-01, ВЗК-03, ВЗУ-01 - «микрофон» для диффузионного забора пробы;
- ВЗК-02, ВЗУ-02 - проточная камера - для принудительной подачи пробы.
Принцип работы первичного преобразователя
В качестве чувствительного элемента в преобразователях используются электрохимические сенсоры, пропорционально преобразующие парциальное давление кислорода (преобразователи ВЗК-01, ВЗК-02, ВЗК-03) и оксида углерода (преобразователи ВЗУ-01, ВЗУ-02) в ток, далее преобразуемый электронной схемой в напряжение от 0 до 1 В.
