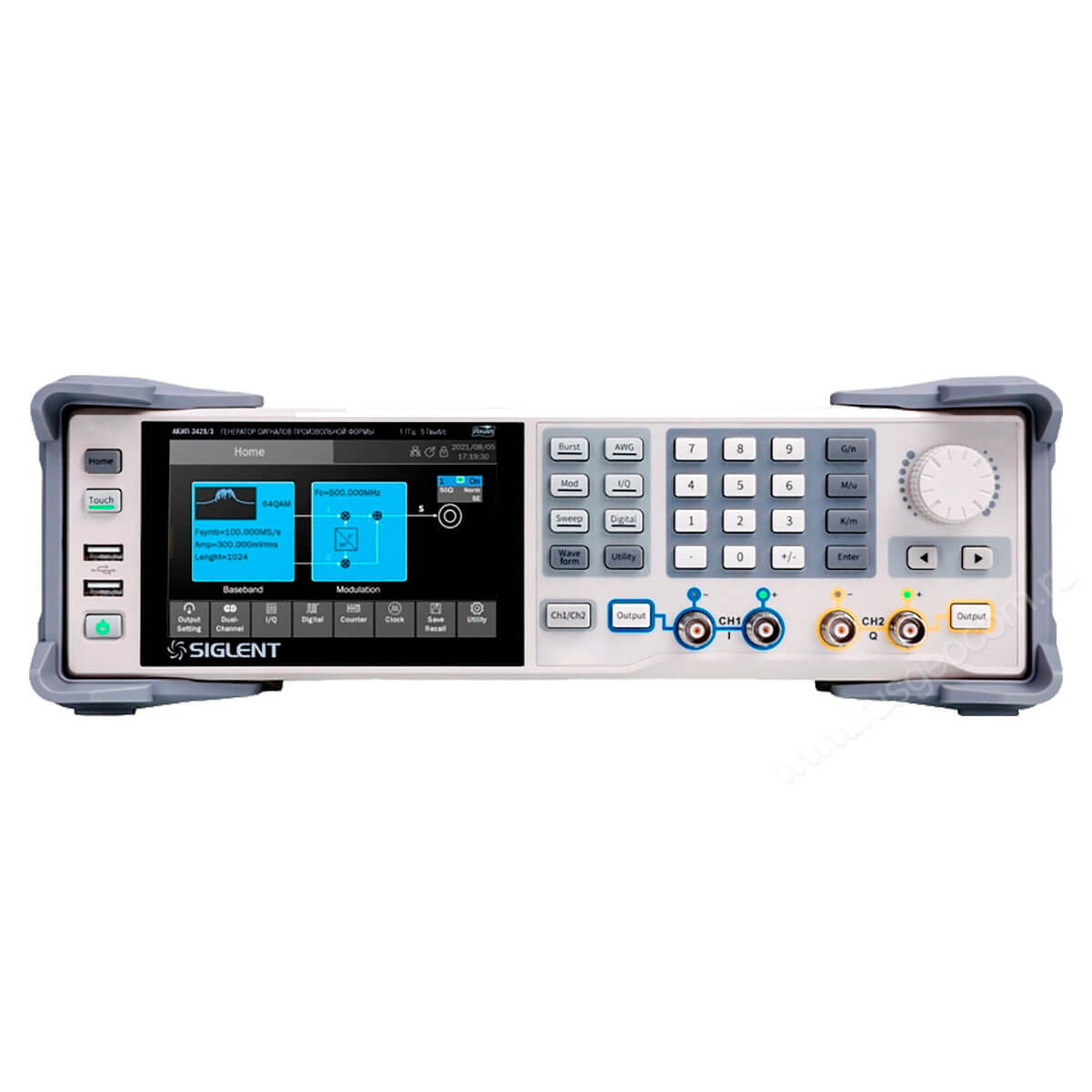

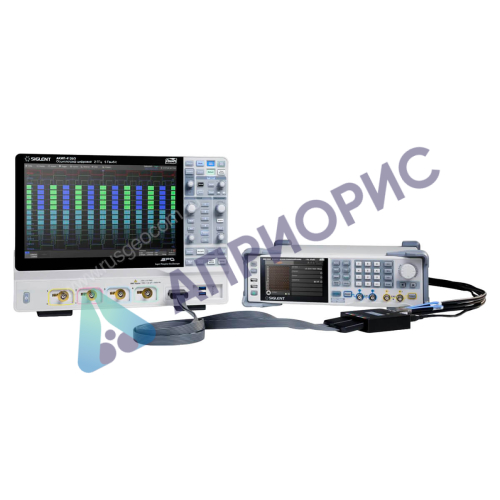

Генератор сигналов произвольной формы АКИП-3428/3
АКИП-3428 — это серия двухканальных генераторов сигналов произвольной формы с диапазоном частот до 1 ГГц, максимальной частотой дискретизации 5 Гвыб/с и 14-битным разрешением по вертикали. АКИП-3428 может генерировать сигналы произвольной формы точка за точкой с максимальной частотой дискретизации 2,5 Гвыб/с и векторные сигналы с максимальной скоростью 500 Мвыб/с. АКИП-3428 также имеет возможность генерировать различные сигналы, такие как синус, импульсы, шумы, PRBS. Он поддерживает генерацию сложных сигналов, таких как модуляция, развертка, пакетная передача, а также двухканальные операции: копирование/объединение/отслеживание и наложение. Выходы выбираются пользователем для дифференциального или несимметричного подключения и поддерживают максимальный выходной диапазон ± 24 В. Генератор АКИП-3428 может обеспечить большую амплитуду на высоких частотах, что позволяет отказаться от внешнего усилителя мощности в некоторых приложениях и удовлетворяет более широкому спектру требований.
- Двухканальный дифференциальный/несимметричный выход и опциональный 16-битный выход цифровой шины LVDS/LVTL.
- Высокая производительность: максимальная частота дискретизации сигнала синусоидальной формы 5 Гвыб/с, разрешение по вертикали 14-бит.
- Максимальная частота сигнала: 1 ГГц (АКИП-3428/3).
- Создание сигналов произвольной формы от 0,01 выборки/с до 2,5 Гвыб/с, с максимальной глубиной памяти 512 Мвыб и обеспечение функции редактирования/воспроизведения последовательностей.
- Опциональный генератор векторных сигналов с максимальной символьной скоростью до 500 Мвыб/с.
- Генерация импульсных сигналов с низким уровнем джиттера и минимальной длительностью импульса 1 нс, фронтом/срез от 1 нс.
- Формирование сигнала белого гауссовского шума в полосе частот до 1 ГГц (в зависимости от модели).
- Поддержка псевдослучайной двоичной последовательности (PRBS) до 312,5 Мбит/с.
- Опциональные цифровая шина с возможность генерации цифровых сигналов с максимальной скоростью передачи данных до 1 Гбит/с.
- Поддержка аналоговых и цифровых (опция) модуляций, качания по частоте и формирование сигналов пачек импульсов.
- Расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.
- Режим Phase Locked – автоматическое выравнивание фазы каждого канала
- Аналоговый выход 24 В пик-пик с наложением смещения постоянной составляющей ± 12 В, что обеспечивает максимальный выходной диапазон ±24 В (48 В пик-пик) на высокоомном выходе.
- Встроенный частотомер до 400 МГц.
- Дружественный пользовательский интерфейс, ёмкостный сенсорный экран с разрешением 800x480 и диагональю 12,7 см. Поддержка работы с внешней мышью и клавиатурой.
- Интерфейсы: USB, LAN, опция GPIB.
- Поддержка веб-сервера для удалённого управления прибором.
- Поддержка команду SCPI для лёгкой интеграции в системы тестирования.
АКИП-3428/3 | |
---|---|
Входные параметры | |
Число каналов |
2 – аналоговые (несимметричные или дифференциальные, переключаемо) 2 – маркеры 16 – цифровые (опция) |
Диапазон частот (синусоидальная форма) |
1 мкГц … 1 ГГц |
Дискретность установки |
1 мкГц |
Пределы допускаемой относительной погрешности установки частоты |
стандартно: ±1×10-6 Опция: ±5×10-8 (термостатированный опорный генератор) есть вход сигнала внешней опорной частоты 10 МГц |
Максимальная скорость выборки (синусоидальная форма) |
5 Гвыб/с |
Разрядность АЦП |
14 бит |
Выходной коннектор |
BNC |
Выходной уровень (Несимметричный выход) | |
Диапазон установки уровня смещения постоянного напряжения |
±6 В (50 Ом) ±12 В (высокоомный выход) |
Погрешность установки уровня смещения постоянного напряжения |
±(1% от уст. + 2 мВ) |
Неравномерность АЧХ переменного сигнала |
±0,3 дБ (50 Ом, 0,32 В пик-пик относительно 1 МГц синусоидальной формы) |
Погрешность установки уровня переменного сигнала |
±(1% от уст. (В пик-пик) + 1 мВ пик-пик) Синусоидальная форма, 10 кГц, смещение 0 В |
Диапазон установки выходного уровня сигнала синусоидальной формы (50 Ом) |
1 мВ … 12 В пик-пик (≤ 40 МГц, 0 В смещение) 1 мВ … 6 В пик-пик (>40 ... 120 МГц) 1 мВ … 3 В пик-пик (>120 МГц) |
Диапазон установки выходного уровня сигнала произвольной формы (50 Ом) |
1 мВ … 12 В пик-пик (≤ 20 МГц, 0 В смещение) 1 мВ … 6 В пик-пик (>20 МГц) |
Диапазон установки выходного уровня сигнала импульсов прямоугольной формы (50 Ом) |
1 мВ … 12 В пик-пик (≤ 20 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 6 В пик-пик (>20 ... 60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 3 В пик-пик (>60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) |
Диапазон установки выходного уровня шумового сигнала (50 Ом) |
1 мВ … 0,669 Вскз |
Диапазон установки выходного уровня ПСДП/ PRBS сигнала (50 Ом) |
1 мВ … 12 В пик-пик (≤ 40 Мбит/с, 0 В смещение) 1 мВ … 6 В пик-пик (>40 ... 120 Мбит/с) 1 мВ … 3 В пик-пик (>120 Мбит/с) |
Диапазон установки выходного уровня пилообразного сигнала (50 Ом) |
1 мВ … 12 В пик-пик |
Общие выходные параметры |
внутреннее сопротивление: 50 Ом (±1 Ом) максимальный выходной ток: ±240 мА защита выхода: от перегрузки по току, от перенапряжения перекрестные помехи: -60 дБн смещение каналов: 20 пс (при одинаковом выходном уровне) |
Выходной уровень (Дифференциальный выход) | |
Диапазон установки уровня переменного сигнала |
20 мВ пик-пик … 2 В пик-пик (100 Ом, смещение 0 В) |
Неравномерность АЧХ переменного сигнала |
±0,3 дБ (100 Ом, 0,5 В пик-пик относительно 1 МГц синусоидальной формы) |
Диапазон установки дифференциального уровня |
±1 В (100 Ом) |
Диапазон установки уровня постоянного напряжения с общей землей |
±1 В (высокоомный выход) |
Общие выходные параметры |
защита выхода: от перенапряжения перекрестные помехи: -60 дБн смещение каналов: 20 пс (при одинаковом выходном уровне) |
Общие выходные параметры | |
Полярность |
нормальная, инвертированная |
Регулировка сигнал/шум |
от 0,1 дБн |
Цифровой фильтр |
1 МГц … 1 ГГц |
Стандартные формы сигналов | |
Синусоидальная форма | |
Диапазон частот |
1 мкГц … 1 ГГц |
Коэффициент гармоник (при уровне не более 0 дБм) |
несимметричный выход: <-55 дБн от 0 до 500 МГц <-40 дБн свыше 500 МГц до 1 ГГц дифференциальный выход: <-55 дБн от 0 до 500 МГц <-45 дБн свыше 500 МГц до 1 ГГц |
Негармонические составляющие (при уровне не более 0 дБм) |
несимметричный выход: -65 дБн Дифференциальный выход: -60 дБн |
Плотность фазовых шумов |
<-138 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц |
Генерация гармоник |
генерация выходного сигнала с заданными частотными компонентами: до 16-й гармоники |
Импульсы прямоугольной формы | |
Частота повторения |
1 мкГц … 240 МГц |
Дискретность установки частоты |
1 мкГц |
Минимальная длительность фронта/среза импульса |
≤ 0,85 нс |
Выброс на вершине и паузе импульса |
≤ 3% (100 кГц, 1 В пик-пик, 50 Ом, фронт 1 нс) |
Скважность |
от 0,001 до 99,999% дискретность установки от 0,001%, в зависимости частоты выходного сигнала |
Джиттер |
20 пс (>10 кГц, 1 В пик-пик, 50 Ом) |
Одинарный | |
Частота повторения |
1мкГц … 312,5 МГц |
Импульсный сигнал | |
Дискретность установки частоты |
1 мкГц |
Регулировка длительности импульса |
от 1 нс дискретность установки от 10 пс. максимальная длительность импульса ограничена максимальной частотой |
Погрешность установки длительности импульса |
±(0,01% от уст. + 0,3 нс) |
Диапазон установки длительность фронта/среза импульса |
от 1 нс до 75 с (10% ~ 90%) дискретность установки от 100 пс выходной уровень ≤ 3В пик-пик, постоянное смещение| ≤ 3 В. |
Скважность |
от 0,001 до 99,999% дискретность установки от 0,001%, в зависимости частоты выходного сигнала |
Выброс на вершине и паузе импульса |
≤ 3% (100 кГц, 1 В пик-пик, 50 Ом, фронт 1 нс) |
Джиттер |
20 пс (>10 кГц, 1 В пик-пик, 50 Ом) |
Белый шум | |
Полоса частот (-3дБ) |
1 мкГц … 1 ГГц |
ПСДП / PRBS | |
Максимальная скорость передачи данных |
312,5 Мбит/с |
Длина последовательности |
2 ͫ¯¹ , m = 3,4, ..., 32 |
Минимальная длительность фронта/среза импульса |
0,5 нс (10% ~ 90%, 1 В пик-пик, 50 Ом) |
Пилообразная, треугольная формы | |
Диапазон частот |
1 мкГц … 10 МГц |
Нелинейность (максимум) |
1,5% (1 кГц, 1 В пик-пик, симметрия 50 %) |
Перестраиваемая симметрия |
0,0 … 100,0% |
Постоянное напряжение (DC) | |
Диапазон установки уровня постоянного напряжения |
±6 В (50 Ом) ±12 В (высокоомный выход) |
Погрешность установки уровня постоянного напряжения |
±(1% от уст. + 2 мВ) |
Сигналы произвольной формы | |
Режим AFG | |
Диапазон частот |
1 мкГц … 100 МГц |
Скорость выборки |
2,5 Гвыб/с |
Длина сигнала |
32000 точек |
Длительность фронта/среза |
450 пс (10% … 90%, 1 Впик-пип, 50 Ом) |
Источник сигнала |
встроенные в память, загрузка из файла, импорт из ПО EasyWaveX |
Режим AWG | |
Диапазон регулировки скорости выборки |
от 0,01 выб/с до 2,5 Гвыб/с |
Диапазон регулировки длины сигнала |
от 24 точек до 512 Мточек |
В режиме формирования последовательности, минимальная длина сигнала - 64 точки. При длине сигнала меньше 256 точек, значение длины должны быть целым числом, кратным 16. | |
Вертикальное разрешение |
14 бит |
Режимы интерполяции |
удержание 0-го порядка, линейное, sinc, sin27, sinc13 |
Формирование последовательности |
число сегментов: 1... 1024 число повторений сегментов: 1... 65535 режим работы: непрерывный, одиночный/пакетный, бесконечный, пошаговый, расширенный источник запуска: ручной, задержанный, внешний |
Источник сигнала |
встроенные в память, загрузка из файла, импорт из ПО EasyWaveX |
Джиттер |
50 пс (для шаблона ”010101”, 1 В пик-пик,50 Ом, 2,5 Гвыб/с) |
Векторный генератор (Опция) | |
Векторные (I/Q) сигналы (Опция) | |
Диапазон регулировки символьной скорости |
от 250 символов/c до 500 Мсимволов/c |
Длина сигнала |
512 Мточек |
Диапазон регулировки несущей частоты |
1 мкГц … 1 ГГц |
Вертикальное разрешение |
14 бит |
Форматы модуляции |
2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, D8PSK,8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK,8FSK, 16FSK, MSK, мультитональная (MultiTone), пользовательская (Custom – через ПО EasyIQ) |
Полоса пропускания |
150 МГц – калиброванное значение |
I/Q-модулятора |
до 625 МГц – в зависимости от символьной скорости и установок фильтра |
Остаточный модуль вектора ошибки (EVM) |
2,5% (64QAM, несимметричный выход, полоса пропускания I/Q модулятора 150 МГц) |
Виды последовательностей |
PN7, PN9, PN15, PN23, пользовательские (через ПО EasyIQ) |
Источник сигнала |
встроенные в память, загрузка из файла, импорт из ПО EasyIQ |
Калибровка IQ |
баланс, смещение и угол |
Модуляции | |
АМ, ЧМ | |
Формы несущей |
стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции |
внешний, внутренний, канал |
Модулирующее колебание (внутреннее) |
синус, меандр, пила, треугольник, шум, СПФ |
Частота модуляции |
1 мГц ... 2 МГц – внутренний |
Коэффициент АМ |
0,00 ... 120,00 % (АМ) |
Пиковая девиация (ЧМ) |
до 0,5 * Гц максимальной частоты генератора |
ФМ | |
Формы несущей |
стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции |
внешний, внутренний, канал |
Модулирующее колебание (внутреннее) |
синус, меандр, пила, треугольник, шум, СПФ |
Частота модуляции |
1 мГц ... 2 МГц – внутренний |
Диапазон установки девиации фазы |
0º ... 360º |
ШИМ | |
Формы несущей |
импульс |
Источник модуляции |
внешний, внутренний, канал |
Модулирующее колебание (внутреннее) |
синус, меандр, пила, треугольник, шум, СПФ |
Частота модуляции |
1 мГц ... 2 МГц – внутренний |
АМН, ЧМН, ФМН | |
Формы несущей |
стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции |
внешний, внутренний, канал |
Модулирующее колебание (внутреннее) |
меандр (скважность 50 %) |
Частота модуляции |
500 мкГц ... 61 МГц – внутренний до 10 МГц – внешний |
Частота скачка |
1 мГц ... 2 МГц |
ГКЧ | |
Формы несущей |
стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Диапазон установки времени качания |
1 мс … 1000 с |
Диапазон установки времени задержки запуска |
1,963 мкс … 10 с |
Диапазон частот (старт/стоп) |
синус: 1 мкГц … 2 ГГц прямоугольник: 1 мкГц … 770 МГц |
Закон качания |
линейный, логарифмический |
Тип качания |
возрастание или убывание |
Источник синхронизации |
внешний, внутренний, ручной |
Пакетный режим | |
Формы сигналов |
стандартные формы сигналов (кроме: DC) + СПФ |
Режим запуска |
синхронизированный, по строб-импульсу, ручной |
Период повторения |
1 мкс … 1000 с |
Число импульсов в пакете |
1 … 1000000 импульсов |
Начальная/конечная фаза |
0° … +360° |
Диапазон установки времени задержки запуска |
2,079 мкс … 10 с |
Дополнительные характеристики | |
Частотомер | |
Частотный диапазон |
100 мГц … 400 МГц – открытый вход (DC) 1 Гц … 400 МГц – закрытый вход (AC) |
Измерения |
частота, счет импульсов |
Вход |
1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
Чувствительность |
открытый вход (DC), максимальный входной уровень ±2,5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) закрытый вход (AC), максимальный входной уровень ±5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) |
Входной коннектор |
BNC |
Цифровые каналы (Опция) | |
Число каналов |
16-бит |
Диапазон установки скорости передачи данных |
1 мбит/с … 1 Гбит/с – LVDS 1 мбит/с … 2 Мбит/с – LVTTL |
Выходной стандарт |
LVDS - низковольтная дифференциальная передача сигналов LVTTL - низковольтная передача сигналов тип выходного стандарта зависит от выбранной опции |
Дополнительные входы / выходы | |
Вход сигнала опорной частоты |

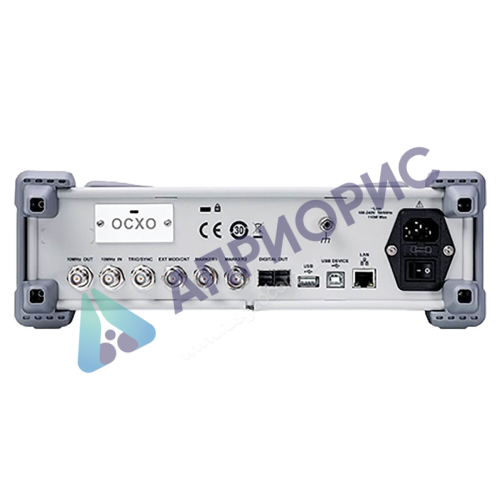

BNC-тип, на задней панели входная частота: 10 МГц (±0,1 мГц) минимальный входной уровень: 1,4 В пик-пик (50 Ом). |
Выход сигнала опорной частоты |
BNC-тип, на задней панели выходная частота: 10 МГц выходной уровень: 3,3 В пик-пик (50 Ом) |
Внешняя модуляция |
BNC-тип, на задней панели диапазон входных частот: 0 … 1 МГц импеданс: 10 кОм входной уровень: ±5 В пик-пик |
Синхровход/строб |
BNC-тип, на задней панели импеданс: 100 кОм входной уровень: VIH 2 В ... 5,5 В, VIL -0,5 В ... 0,8 В минимальная длительность импульса 100 нс время отклика: 2,28 мкс (ГКЧ), 2,07 мкс (пакетный режим Импульс, остальные формы – 1,96 мкс) |
Синхровыход |
BNC-тип на задней панели импеданс: 50 Ом частота: 1 МГц выходной уровень: VOH 3,8 В, VOL 0,44 В |
Маркер |
2, BNC- тип на задней панели. Импеданс: 50 Ом диапазон установки задержки маркера: 0,0 нс … 2,3 мкс. длительность импульса: 108 нс. длительность фронта/среза: 25,6 нс. джиттер: 400 пс |
Общие данные | |
Дисплей |
графический ЖК-дисплей, диагональ 12,7 см емкостной сенсорный разрешение: 800х480 |
Интерфейсы |
3 - USB 2.0 Host, USB 2.0 Device(USBTMC) LAN 10M/100M (VXI-11/Telnet/Socket/WebServer) GPIB опция (адаптер GPIB - USB ) |
Напряжение питания |
100…240 В (±10%), 50/60 Гц, 110 Вт |
Условия эксплуатации |
0°С ... +50°С, относительная влажность ≤90% (+30°С), ≤50% (+50°С) |
Условия хранения |
-20°С ... +60°С, относительная влажность ≤ 95% |
Габаритные размеры |
338 × 113 × 369 мм (Ш х В х Г) возможность монтажа в 19" стойку (Опция SSG-RMK), высота 3U |
Масса |
4,4 кг |
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
Отправка в город |
Срок доставки |
Москва |
2 рабочих дня |
Санкт-Петербург |
На следующий день |
Казань |
3-4 рабочих дней |
Ростов-на-Дону |
3-4 рабочих дней |
Саратов |
3-4 рабочих дней |
Екатеринбург |
3-4 рабочих дней |
Новосибирск |
3-5 рабочих дней |
Иркутск |
4-6 рабочих дней |
Хабаровск |
4-6 рабочих дней |
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
