Поверка измерителя плотности теплового потока ТКА-ИТО
Поверка осуществляется по документу МП 2411-0105-2014 «Измеритель тепловой (инфракрасной) облучённости «ТКА – ИТО». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в феврале 2014 г.
Основные средства поверки:
- калибратор температуры инфракрасный Fluke-4181, диапазон температуры от 100 °C до
500 °C, предел погрешности (0,004 • tвоспр.+ 0,5), °C; - линейка металлическая от 0 до 1000 мм по ГОСТ 427 – 56, погрешность 1 мм
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Переносной измеритель ТКА-ИТО предназначен для измерения плотности теплового потока излучения (или интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла. Переносной прибор ТКА-ИТО зарегистрирован в Государственном реестре средств измерений РФ. Поверка измерителя плотности теплового потока ТКА-ИТО осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Область применения измерителя ТКА-ИТО — выполнение работ по обеспечению безопасных условий охраны труда, санитарный и технический надзор в жилых и производственных помещениях, аттестация рабочих мест и другие сферы деятельности, регламентируемые требованиями Федерального закона РФ № 426-н « О специальной оценке условий труда», СанПиН 2.2.4.548-96, приказа Минсоцздравразвития РФ № 1034н, ISO – 7726:1998, ГОСТ 8.106-2001.
Поверка измерителя плотности теплового потока ТКА-ИТО и достоинства прибора
- прибор позволяет упростить и ускорить необходимые измерения интенсивности теплового облучения и на основе этого рассчитать среднюю радиационную температуру и величину экспозиции теплового облучения.;
- прибор полностью отвечает требованиям нормативных документов по измерению тепловой облучённости, регистрирует тепловое излучение с углом обзора 360°;
- расширенным диапазоном измерений до 3500 Вт/м2;
- повышенное быстродействие;
- благодаря оригинальной конструкции черного шара, на дисплей прибора выводится информация о величинах тепловой облучённости, радиационной и окружающей температурах.
Измерение теплового облучения – процесс, который может помочь вычислить температуру, которая достигается во время радиационного воздействия, и степень экспозиции облучения. Благодаря полному углу обзора, который равен 360 градусам, и сверхчувствительным датчикам, работающим в расширенном диапазоне, результаты вычисляются с минимальной погрешностью при наиболее быстром процессе работы. Такое устройство подойдет как для измерения облучения в жилом пространстве, так и для исследования в ходе проверки производственного или научного здания.
Устройство и принцип работы

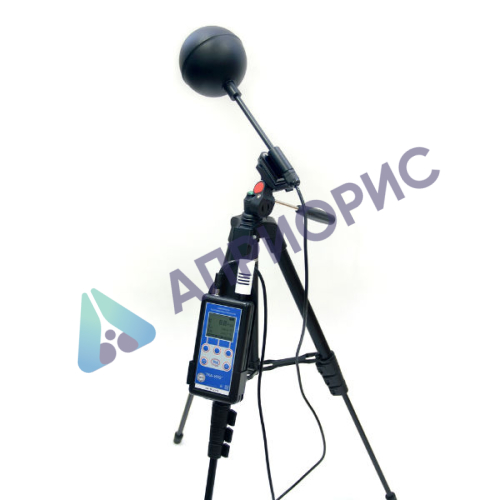

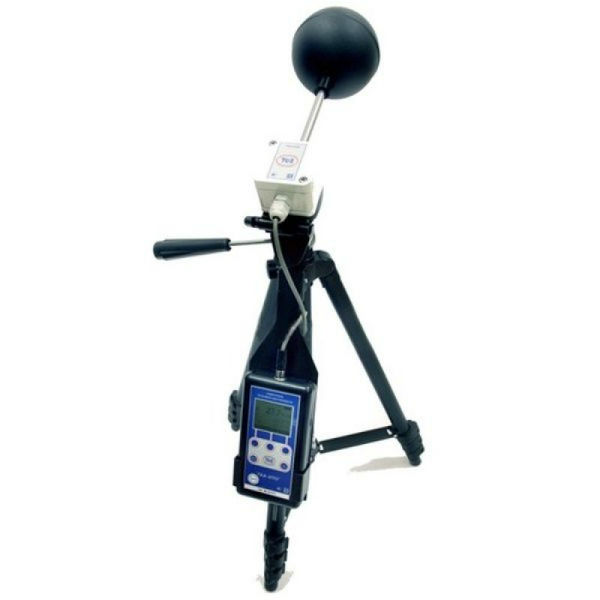

Конструктивно измеритель ТКА-ИТО выполнен в виде двух функциональных блоков: блока обработки сигналов (1) и измерительной головки (2), соединённых между собой кабелем связи (3). Два данных блока перед началом работы крепят на штативе.
На лицевой стороне корпуса прибора расположены: ЖК-дисплей и органы управления: кнопки «Вкл/Выкл», «Подсветка» и три функциональные кнопки.
На обратной стороне корпуса расположена крышка батарейного отсека.
На правой боковой стороне корпуса ТКА-ИТО расположен USB-разъём, предназначенный для связи прибора с ПК.
Пломба предприятия-изготовителя устанавливается на задней крышке прибора.
Блок чёрного шара представляет собой тонкостенный чёрный шар (ЧШ) диаметром 95 мм, называемый также «сферой Вернона», который выполняет функцию сбора окружающего (внешнего) теплового излучения. Внутри черного шара находится быстродействующие датчики теплового излучения, выходной сигнал которых пропорционален величине тепловой облучённости Е, воздействующей извне на черный шар.
Электронный блок служит для преобразования сигналов, поступающих от датчиков теплового излучения, расположенных в черном шаре, и датчика окружающей температуры, а также для расчёта по этим данным значений облучённости Е и отображения результатов измерений и расчётов на жидкокристаллическом дисплее.
Принцип действия измерителя ТКА-ИТО заключается в преобразовании падающего на черный шар внешнего теплового потока в электрический сигнал, пропорциональный облученности Е, с последующими необходимыми преобразованиями и индикацией результатов измерений на дисплее прибора. Температура внутри ЧШ определяет реакцию на тепловое излучение, усреднённую по углу 4π (360°) и времени экспозиции, эквивалентную реакции тела человека на факторы окружающей среды, такие как радиационный и конвективный теплообмен. Эта температура измеряется по инфракрасному (ИК) излучению от внутренней поверхности ЧШ с помощью расположенных внутри датчиков теплового излучения.
В памяти прибора организовано девять ячеек для данных, сохранение в них информации осуществляется пользователем нажатием функциональной клавиши. Одна ячейка сохраняет значения тепловой облучённости, радиационной температуры и температуры воздуха, а так же временные метки к сохраненным данным.
Диапазон измерения плотности теплового потока | от 10 до 3500 Вт/м2 |
Основная абсолютная погрешность измерения плотности теплового потока |
± (2,0 + 0,08·ИВ)* Вт/м2, где
ИВ — значение измеряемой величины (облучённости) |
Время установления рабочего режима, не менее, мин. | 15 |
Напряжение питания ТКА-ИТО |
3 В, от 2-х батарей типа АА |
Ток, потребляемый прибором, мА, не более | 16 |
Время непрерывной работы прибора, ч, не менее | 32 |
Наработка на отказ ТКА-ИТО при доверительной вероятности р=0.8, ч, не менее | 2000 |
Габаритные размеры измерителя плотности теплового потока, мм, не более:
— электронный блок — блок черного шара (без штатива) — штатив |
135х70х24 400х100х100 530х100х100 |
Масса ТКА-ИТО, кг, не более:
— без штатива — со штативом |
0,4 1,2 |
Межповерочный интервал | 2 года |
Поверка осуществляется по документу МП 2411-0105-2014 «Измеритель тепловой (инфракрасной) облучённости «ТКА – ИТО». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в феврале 2014 г.
Основные средства поверки:
- калибратор температуры инфракрасный Fluke-4181, диапазон температуры от 100 °C до
500 °C, предел погрешности (0,004 • tвоспр.+ 0,5), °C; - линейка металлическая от 0 до 1000 мм по ГОСТ 427 – 56, погрешность 1 мм
